Sektionsritning Exempel: Din Guide till Bygglov och Korrekt Ritning

Sektionsritning exempel är en viktig del av arkitektonisk och teknisk dokumentation, och bra sektionsritning exempel är avgörande för att förstå byggnadens struktur och funktion. En väl utförd sektionsritning visar tydligt rummens placering och hur de förhåller sig till byggnadens olika nivåer.

• Bostadshus – I en sektionsritning av ett bostadshus kan vi se hur sovrummet ligger ovanför vardagsrummet, med en trappa som förbinder de två våningarna. Takets lutning illustreras tydligt, vilket hjälper till att förstå ljusinsläpp och utrymmesfördelning. Mått och materialval, som trä eller betong, anges för att ge en klar bild av byggnadens konstruktion.
• Kommersiella byggnader – För kommersiella byggnader fokuserar sektionsritningen ofta på hur kontorsutrymmen är organiserade i relation till gemensamma ytor som kök och konferensrum. Den kan även inkludera detaljer om ventilation och elinstallationer, vilket är viktigt för att säkerställa funktionaliteten.
• Industriella strukturer – Inom industriell byggnation kan en sektionsritning visa produktionslinjer och lagerytor. Här ligger fokus på effektivitet och arbetsflöde, med tydliga angivelser av maskiner och arbetsstationer.

Sektionsritningar är därmed ett ovärderligt verktyg för både planering och genomförande av byggprojekt.

Om du ska bygga nytt eller bygga om behöver du i de flesta fall ansöka om bygglov. En av de obligatoriska handlingarna är då en sektionsritning. Sedan 1 december 2025 gäller dock ett nytt regelverk för bygglov i Sverige (SFS 2025:974, prop. 2024/25:169), som har förändrat vilka åtgärder som kräver lov och anmälan – men kraven på hur själva ritningarna ska utformas är i stort sett oförändrade.

Att upprätta en ritning som visar byggnaden i genomskärning behöver inte vara svårt, men det är viktigt att ritningen är korrekt utförd. Genom att skicka in en fackmannamässigt utförd sektionsritning kan du skynda på handläggningen och öka chansen till ett godkänt bygglov. Den här guiden hjälper dig som är privatperson, familj, byggare eller arkitekt att skapa en sektionsritning som uppfyller dagens svenska bygglovskrav – med tydliga exempel och tips.

Vad är en sektionsritning?

En sektionsritning är en teknisk ritning som visar din byggnad i vertikal genomskärning. På så sätt kan såväl bygglovshandläggare som byggingenjörer se hur husets viktiga beståndsdelar ska se ut. Ritningen visar hur olika delar av byggnaden är placerade och hur de förhåller sig till varandra. Du kanske även har hört namnen snittritning eller tvärsnittsritning, vilket är andra benämningar för samma ritning.

Ritningen ger en detaljerad vy av husets layout och konstruktion. Med hjälp av den kan bygglovshandläggaren och byggingenjörer bedöma om huset är stabilt och möjligt att bygga på ett säkert sätt.

Vanligtvis räcker det med en enda sektionsritning för din byggnad, men vid en mer avancerad konstruktion kan det krävas flera. Det gäller till exempel om huset har många våningar, varierande taklutningar eller olika konstruktioner.

När krävs sektionsritning?

• Nybyggnad av bostadshus, radhus eller flerbostadshus.
• Tillbyggnad när du ändrar volym, höjd eller antal våningar.
• Komplementbyggnader som garage eller större förråd som överskrider den lovbefriade potten – då krävs bygglov med tillhörande sektionsritning.
• Ombyggnad eller ändring som påverkar bärande delar, rumshöjder eller brandsektionering.
• Bygglovsbefriade komplementbyggnader (tidigare friggebod/attefallshus) – formellt krav på sektionsritning saknas sedan 1 december 2025, men ritningen rekommenderas ändå för att säkerställa tekniska egenskapskrav och som dokumentation vid framtida försäljning eller tillsyn.

Vid enklare åtgärder kan kommunen göra undantag, men som huvudregel bör en sektionsritning ingå när byggnadens höjd och invändiga förutsättningar behöver prövas.

Vad visar en sektionsritning?

En sektionsritning visar en byggnad i vertikalt tvärsnitt. Det innebär att den redovisar hur väggar, dörrar och tak är placerade, samt husets olika mått för att ge en djup förståelse för byggnadens struktur och detaljer.

Redo att dra igång ditt nästa projekt?

Effektivisera dina bygglov med vårt professionella team. Låt oss hantera detaljerna så att du kan fokusera på dina fastigheter. Hör av dig till oss nu!

Kontakta oss

En sektionsritning ska redovisa följande:

• Väggarnas placering
• Takets lutning
• Dörrar och fönster
• Skorsten
• Rumshöjd, takhöjd och färdig golvhöjd
• Totalhöjd och byggnadshöjd
• Grundläggning
• Tak- och golvbjälklagens placering och nivåskillnad
• Marklinje

Det är viktigt att sektionsritningen visar höjd- och djupinformation så att alla som använder ritningen kan se hur hög och djup byggnaden är. På ritningen ska du även kunna se väggarnas tjocklek, hur taket är konstruerat, vilken grund byggnaden ska stå på samt hur den är förankrad i marken.

Nya regler 2026: så påverkas behovet av sektionsritning

Den 1 december 2025 trädde det nya regelverket för bygglov i kraft (SFS 2025:974, prop. 2024/25:169). Reformen är en av de mest omfattande förändringarna av plan- och bygglagen (PBL) på flera år. Här är en jämförelse mellan de tidigare och nuvarande reglerna – och vad det betyder för dig som behöver en sektionsritning:

Viktigt att veta: Att en åtgärd är lovfri betyder inte att den är kravfri. Du måste fortfarande följa de tekniska egenskapskraven i Boverkets byggregler – det vill säga krav på bärförmåga, brandskydd, energihushållning, ventilation och tillgänglighet. För installationer av vatten, avlopp, ventilation eller eldstad krävs en separat anmälan och startbesked även för lovbefriade byggnader.

Vad betyder reformen för din sektionsritning?

För dig som ska bygga bygglovspliktigt – exempelvis ett nytt en- eller tvåbostadshus, en större tillbyggnad eller ett garage som överskrider den lovbefriade potten – gäller samma krav på sektionsritning som tidigare. Boverket har varit tydligt med att reformen ändrar när du behöver bygglov, men inte hur ritningarna ska utformas.

För dig som bygger en bygglovsbefriad komplementbyggnad inom potten är det inte längre obligatoriskt att skicka in en sektionsritning till kommunen. Men eftersom du som byggherre fortfarande är ansvarig för att byggnaden uppfyller alla tekniska krav är en fackmannamässig sektionsritning det enklaste sättet att dokumentera att du gjort rätt – och en värdefull försäkring vid eventuellt tillsynsärende eller framtida fastighetsförsäljning.

Det nya regelverket innehåller också parallellt Boverkets nya byggregler (BFS 2024:14), som trädde i kraft 1 juli 2025. Fram till 30 juni 2026 gäller en övergångsperiod där du får välja mellan de gamla reglerna (BBR/EKS) och de nya – men inte blanda dem. Detta påverkar i sin tur vilka tekniska uppgifter sektionsritningen bör innehålla.

Krav: det här ska ingå i en sektionsritning

Obligatoriskt innehåll

• Skala (vanligt: 1:100) och tydlig måttsättning.
• Nockhöjd, byggnadshöjd, totalhöjd och rumshöjder.
• Takvinkel i grader och takkonstruktion (t.ex. takstol/limträ).
• Grund (platta, krypgrund, källare) och anslutning mot befintlig/planerad mark.
• Plushöjder (färdig golvhöjd, FG) och referensnivå/fixpunkt.
• Stomme/bjälklag, ytterväggar, isolering, ev. brandsektioner.
• Ritningshuvud: fastighetsbeteckning, datum, skala, ritad av, version.

Bra att inkludera

• Materialangivelser (t.ex. fasad, tak, bärverk) där relevant.
• Marklinjer och terrängmodell med lutning vid fasad.
• Detaljutsnitt av kritiska möten (grund–vägg, vägg–tak).
• Våningsindelning och interna nivåskillnader (t.ex. souterräng).
• Skorsten, takfönster, vind och vindsbjälklag.

Tips: Kontrollera alltid din kommuns specifika kravlista. Vissa kommuner kräver särskilda symboler, ritningsformat (A3/A2) eller filtyper vid digital inlämning. Sedan 1 december 2025 kan kommunerna som huvudregel inte längre utöka eller minska lovplikten via egna detaljplanebestämmelser – men de kan ha specifika formatkrav för inlämning.

Måttsättning & höjder: nockhöjd, byggnadshöjd, takvinkel, rumshöjd

Rätt höjder och nivåer är centralt i en sektionsritning. Begreppen används så här:

• Nockhöjd (taknockshöjd): Högsta punkten på taket (nocken), ofta avgörande i detaljplanen. För bygglovsbefriade komplementbyggnader är taknockshöjden direkt avgörande för om byggnaden är lovbefriad – max 4,0 m inom detaljplan och 4,5 m utanför detaljplan.
• Byggnadshöjd: Avståndet från marknivå till skärningslinjen mellan fasad och yttertak (kommunens definition kan variera – se lokala anvisningar).
• Takvinkel: Takets lutning i grader, påverkar både uttryck, snölaster och byggnadshöjd.
• Rumshöjd: Invändig höjd mellan färdigt golv och undertak (vanligt krav: omkring 2,4 m i bostadsrum).
• Färdig golvhöjd (FG): Slutlig nivå för golv; redovisas som plushöjd relativt referens.

Sätt alltid ut måtten med tydliga pilar, referenslinjer och nivåsymboler. Ange mätmetod (meter), och håll konsekvent måttsättning i hela ritningspaketet.

Så ritar du en sektionsritning (steg-för-steg)

1. Samla underlag: Situationsplan, planritning, fasadritningar, höjdsystem och ev. geoteknik.
2. Välj skala: Normalt 1:100. Se till att utskriftsformatet (A3/A2) passar kommunens krav.
3. Välj snittlinje: Lägg snittet där viktiga konstruktions- och nivåmöten framgår som bäst (t.ex. genom trapphus).
4. Rita grund, väggar, bjälklag, tak: Med korrekta linjetjocklekar – bärande element ofta markerade.
5. Måttsätt: Rumshöjder, byggnadshöjd, nockhöjd, takvinkel, FG, marknivåer. Använd konsekventa måttlinjer.
6. Material och lager: Visa uppbyggnad där det är relevant (isolering, ångspärr, beklädnad).
7. Komplettera med detaljer: Skorsten, takfönster, ventilation, brandcellsgränser om tillämpligt.
8. Kontrollera mot detaljplan: Säkerställ att höjder och våningar följer planbestämmelserna.
9. Ritningshuvud: Lägg till projektinfo, skala, datum, versionsnummer.
10. Kvalitetssäkra: Låt en sakkunnig granska mått, nivåer och tydlighet innan inlämning.

Proffstips: Arbeta i ett BIM/CAD-verktyg med externa referenser så att ändringar slår igenom i hela ritningspaketet.

Vanliga fel och hur du undviker dem

Olika projekt: villa, tillbyggnad, garage och komplementbyggnad

Enplansvilla

Fokusera på tydlig rumshöjd, takvinkel och anslutning till mark. Visa isoleringsnivåer och vindsutrymme om sådant finns.

1,5-planshus / tvåplanshus

Visa trappans sektion, bjälklagsnivåer och knäveggar. Tydliggör hur taket möter yttervägg och hur nockhöjd beräknas.

Tillbyggnad

Redovisa mötet mellan ny och befintlig del. Nivåskillnader, takanslutning och täthet är kritiska punkter. Tänk på att den lovbefriade tillbyggnaden från 1 december 2025 fick utökat utrymme – upp till 30 m² för en- och tvåbostadshus (tidigare 15 m²) – men kräver fortfarande att tekniska egenskapskrav uppfylls.

Garage, carport och komplementbyggnad

Sedan 1 december 2025 har reglerna för komplementbyggnader förändrats markant. Många garage, carportar och förråd kan nu uppföras helt lovfritt om de ryms inom den gemensamma potten på 45 m² inom detaljplan / 65 m² utanför detaljplan, har en taknockshöjd på högst 4,0/4,5 m och placeras minst 4,5 m från tomtgräns.

För ett enskilt garage eller en carport som överskrider någon av dessa gränser krävs däremot fullständigt bygglov – inklusive en sektionsritning som redovisar portöppningens höjd, invändig frihöjd, takvinkel och bärverk. Snözon och takstolarnas dimensionering kan kräva extra redovisning.

Observera: Även om byggnaden är lovbefriad måste du som fastighetsägare själv säkerställa att den uppfyller alla tekniska egenskapskrav enligt PBL och Boverkets byggregler. En sektionsritning är fortfarande den bästa dokumentationen för detta – även om kommunen inte längre kräver att den lämnas in.

Boverkets byggregler (BBR), PBL och kommunens granskning

Sektionsritningen används för att säkerställa att byggnaden uppfyller Plan- och bygglagen (PBL) och Boverkets byggregler (BBR). Här kontrolleras bland annat:

• Minsta rumshöjd (ofta minst 2,4 meter i utrymda rum).
• Tillgänglighet och utgångar – varje plan och utrymme ska kunna utrymmas säkert vid brand.
• Konstruktionssäkerhet – taklutning, bjälklagens och väggarnas bärighet måste gå att utläsa direkt.
• Plushöjd – rätt redovisat nivåsystem hjälper kommunen säkerställa följsamhet mot detaljplanens angivna höjder.

Under övergångsperioden fram till 30 juni 2026 får du som byggherre välja mellan de tidigare reglerna (BBR 29/EKS 12) och Boverkets nya byggregler (BFS 2024:14) – men du måste följa det valda regelverket i sin helhet. Det går alltså inte att kombinera gamla och nya regler i samma projekt. Detta påverkar vilka tekniska uppgifter som ska framgå av sektionsritningen, särskilt vad gäller energihushållning och konstruktionskrav.

Kommunen kan ha egna riktlinjer för hur byggnadshöjd ska beräknas i kuperad terräng. Läs alltid lokala anvisningar.

Hur ska en sektionsritning se ut?

Det är viktigt att en funktionell sektionsritning är skalenlig och visar ett vertikalt snitt genom byggnaden. Det spelar ingen roll om du bygger ett helt nytt hus eller gör en tillbyggnad – hela byggnaden måste alltid synas på ritningen.

• Svarta linjer
• Vitt papper
• A3- eller A4-format
• Mått i millimeter
• Skalstock

Ritningen ska bestå av svarta linjer mot en vit bakgrund. Det går alltså inte att skicka in en ritning på ett linjerat eller rutat papper. Måtten ska anges i millimeter.

Ritning i skala 1:100

En tvärsnittsritning måste vara skalenlig för att ge såväl bygglovshandläggaren som alla som ska arbeta med ditt bygge en korrekt uppfattning om slutresultatet.

En tvärsnittsritning är vanligtvis i skala 1:100 för tydlighet. I skala 1:100 motsvarar en centimeter på ritningen en meter i verkligheten. Varje ritning måste innehålla en skalstock som indikerar byggnadens storlek. Vid mindre projekt kan skala 1:50 användas.

Vad inkluderar en snittritning?

En snittritning ska inte bara innehålla byggnadens konstruktion och mått, den ska även inkludera viktig information till bygglovshandläggaren. Detta hittar du vanligtvis på sidan av ritningen.

Alla ritningar ska inkludera:

• Information om vad som finns på ritningen
• Ritningsnummer
• Datum
• Fastighetsbeteckning
• Namn på den som skapat ritningen
• Skala
• Speciella föreskrifter och hänvisningar

Vad används en tvärsnittsritning till?

Det finns många syften med en tvärsnittsritning. Det vanligaste är att ta fram denna ritning när du ska ansöka om bygglov. Ritningen visar nämligen byggnadens konstruktion, stabilitet och layout.

I en bygglovsansökan

Om du ska bygga ett helt nytt hus eller göra förändringar som påverkar det nuvarande husets konstruktion måste du ta fram en tvärsnittsritning. Med hjälp av en kunnig byggingenjör eller arkitekt kan du ta fram bygglovshandlingar som är detaljerade och innehåller all väsentlig information.

Vid en tillbyggnad

Om du ska göra en tillbyggnad eller ändra planlösningen hemma kan du behöva ansöka om bygglov. Sedan 1 december 2025 är fler tillbyggnader lovbefriade – men för åtgärder som fortfarande kräver lov är sektionsritningen central.

Under byggprocessen

Ritningen används till mycket mer än bara bygglovet. Den används även av dem som arbetar med att bygga huset. Snickare, elektriker, rörmokare och andra yrkesgrupper använder ritningarna för att utföra sitt arbete korrekt.

Sektionsritning till bygglov

En sektionsritning till ett bygglov måste vara tydlig och detaljerad. Den ska innehålla en skalstock som ger en uppfattning om hur stort projektet är. Med hjälp av ritningen kan bygglovshandläggaren se att projektet uppfyller god byggnadssed och överensstämmer med kommunens bestämmelser.

För en komplett bygglovsansökan behöver du bland annat även skicka in en fasadritning, planlösning och situationsplan. Alla ritningar visar olika information och ska överensstämma med varandra.

Sektionsritning till attefallshus

En sektionsritning till ett bygglov måste vara tydlig och detaljerad. Den ska innehålla en skalstock som ger en uppfattning om hur stort projektet är. Med hjälp av ritningen kan bygglovshandläggaren se att projektet uppfyller god byggnadssed och överensstämmer med kommunens bestämmelser.

För en komplett bygglovsansökan behöver du bland annat även skicka in en fasadritning, planlösning och situationsplan. Alla ritningar visar olika information och ska överensstämma med varandra.

Sektionsritning till bygglovsbefriad komplementbyggnad (tidigare attefallshus)

Sedan 1 december 2025 har de tidigare begreppen attefallshus och friggebod tagits bort ur plan- och bygglagen och ersatts av samlingsbegreppen bygglovsbefriad komplementbyggnad och komplementbostadshus. Inom den gemensamma lovbefriade potten – 45 m² inom detaljplan och 65 m² utanför detaljplan – behöver du varken bygglov, bygganmälan eller startbesked för en fristående komplementbyggnad. Du kan börja bygga direkt så snart du säkerställt att åtgärden ryms inom regelverket.

Men: ansvaret för att byggnaden uppfyller PBL och BBR ligger nu helt på dig som byggherre. Därför är en snittritning som visar byggnaden i genomskärning fortfarande starkt att rekommendera – både för att verifiera tekniska egenskapskrav (taknockshöjd, bjälklag, isolering, brandskydd) och som dokumentation om kommunen senare ställer frågor. Behöver du installera vatten, avlopp, ventilation eller eldstad krävs däremot en separat anmälan och startbesked, med tillhörande ritningar.

Sektionsritning till garage

Om du ska uppföra ett garage som överskrider den lovbefriade potten behöver du skicka in en bygglovsansökan med tillhörande tvärsnittsritning. En sektionsritning till ett garage måste innehålla samma information som till ett bostadshus – men kan ofta uppfattas som något enklare eftersom byggnaden är mindre. Ritningen ska bland annat redovisa golvens och väggarnas placering samt taklutning och grundläggning.

Ryms garaget inom potten (max 30 m² inom detaljplan / 50 m² utanför, taknockshöjd max 4,0/4,5 m) är det numera lovfritt – men en sektionsritning är fortfarande det bästa sättet att säkerställa korrekt utförande.

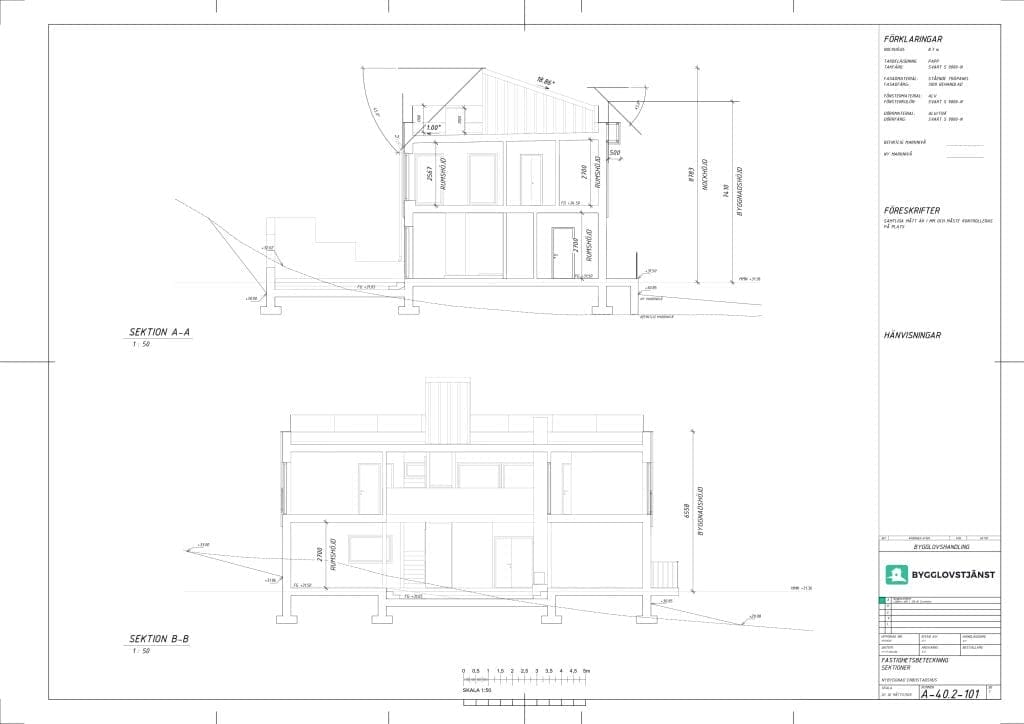

Sektionsritning exempel

Kika gärna på våra sektionsritning exempel för att få en uppfattning om hur en ritning i genomskärning ska se ut. Då ser du snabbt vilken sorts ritning du behöver för din bygglovsansökan – eller för att dokumentera din lovbefriade komplementbyggnad.

Utforska våra sektionsritning exempel för ditt projekt – skapa fantastiska sektionsritningar med råd från experter!

Det är viktigt att säkerställa att ritningen är tydlig och uppfyller de krav som ställs av bygglovsnämnden. Om du har specifika frågor om vad som ska ingå i sektionsritningen eller hur den ska utformas hjälper vi dig gärna! Kom ihåg att inkludera alla viktiga detaljer som takhöjd, fönsterplacering och eventuella nivåskillnader. Om ni behöver ytterligare vägledning eller fler sektionsritning exempel, tveka inte att höra av er till oss!

Var kan jag köpa en sektionsritning?

För att få godkänt på din bygglovsansökan är det viktigt att du skickar in fackmannamässigt utförda ritningar med rätt information. Genom att skicka in korrekt utförda ritningar redan från början behöver du varken oroa dig för negativa besked eller skicka in kompletteringar. Med korrekta ritningar blir din bygglovsansökan effektivare och du stöter inte på onödiga hinder.

Även för lovbefriade komplementbyggnader är en professionell sektionsritning en bra investering – den fungerar som teknisk dokumentation och försäkring mot framtida tillsynsärenden.

Du kan beställa sektionsritningar av oss på Bygglovstjänst i hela landet. Vårt kontor finns i Stockholm, men vi har en stor geografisk räckvidd och hjälper kunder runt om i hela Sverige. Kontakta oss gärna om du är i behov av nya ritningar. Vi skickar ut en gratis offert med konkurrenskraftiga priser innan du bestämmer dig för att anlita oss.

Anlita en expert för din sektionsritning

Att ta fram en korrekt sektionsritning kan vara komplicerat, särskilt om du saknar erfarenhet av tekniska ritningar. Med det nya regelverket från 2025 har ansvaret för att byggnaden uppfyller alla tekniska krav i vissa fall flyttats helt till byggherren – vilket gör professionell rådgivning ännu viktigare. Genom att anlita en expert, som en arkitekt eller bygglovskonsult, kan du vara säker på att ritningen uppfyller alla krav och att processen löper smidigt.

Vi på Bygglovstjänst har lång erfarenhet av att ta fram fackmannamässiga sektionsritningar och andra bygglovshandlingar. Kontakta oss idag för en kostnadsfri offert och rådgivning kring ditt byggprojekt!

Anlita en expert och undvik problem med din bygglovsansökan

En sektionsritning från Bygglovstjänst är viktig av många anledningar. Primärt bidrar den till en detaljerad insikt i byggnadens konstruktion. Ritningen ger en översikt av byggnadens layout, komponenter och konstruktionsmetoder. Sekundärt är den en högst väsentlig del av din bygglovsansökan – utan denna ritning kan du inte få ett godkänt bygglov för projekt som kräver lov.

Ritningen har många estetiska och funktionella krav, så det är ett smart val att anlita en erfaren arkitekt som kan ta fram korrekta ritningar redan från början. Det kommer att bespara dig både tid och pengar under bygglovsprocessen. Det tar ofta lång tid för kommuner att handlägga bygglovsärenden, så genom att skicka in korrekta handlingar undviker du onödiga förseningar.
