VVS-ritningar för effektiv planering och installation
Osäker på vilka VVS-ritningar kommunen kräver för ditt bygglov? Vi tar fram garanterat fackmannamässiga VVS-ritningar till ditt bygglov eller startbesked – oavsett kommun – alltid till fast pris med individanpassad service.
VVS-ritningar krävs oftast vid nybyggnation, tillbyggnad och större ombyggnationer – vanligtvis till det tekniska samrådet för att få startbesked. Vi tar fram kompletta VVS-ritningar för värme, ventilation och sanitet enligt gällande byggregler, så att dina handlingar blir godkända av kommunen. Allt till fast pris och med personlig service.
Erfarna VVS-konstruktörer
Kostnadseffektiva lösningar
Alltid fast pris
Skicka din förfrågan om VVS-ritningar
Hur går processen för VVS-ritningar?
Offertförfrågan
Skicka in dina uppgifter via kontaktformuläret för att få en kostnadsfri offert inom 12h.
Projektstart!
Vi startar upp ditt projekt med avstämningsmöte för att gå igenom ditt projekt tillsammans med dig för att göra din idé till verklighet.
Ritningar skapas
Vi jobbar fram beställda ritningar åt dig inom ett par arbetsdagar och skickar ut dem till dig för granskning. Ritningarna revideras enligt dina önskemål tills du är nöjd.
Leverans!
Du får slutgiltiga handlingar, redo för att skicka in till kommunen.
Hjälp med VVS-ritningar
Få en kostnadsfri offert. Fyll i formuläret här nedan så återkommer vi inom 12 timmar. Betyg 4,8 av 5 från 87 omdömen.
Kundnöjdhet är viktigt för oss
Fackmannamässiga VVS-ritningar
VVS, en akronym för Värme, Ventilation och Sanitet, omfattar ritningar som är avgörande för effektivt byggande och underhåll av olika typer av byggnader. När vi tar exemplet med att bygga ett hus, är VVS-ritningar lika viktiga som konstruktionsritningar som beskriver tak, golv och väggar. Dessa ritningar fokuserar på det komplexa nätverket av rör och system som krävs för att hantera inomhusklimat, uppvärmning, avlopp och tappvatten.
Inom ramen för VVS-ritningar måste alla komponenter som reglerar inomhusklimatet, inklusive värmefördelningssystem och avloppssystem, vara noggrant dokumenterade. Detta är av yttersta vikt för att både byggprocessen och framtida underhåll ska kunna genomföras korrekt och säkert.
För större och mer komplexa byggnader som sjukhus och industrianläggningar kan VVS-ritningar även omfatta brandskyddssystem, gasdistribution, vattensprinklers och tryckluftsystem. Även i bostäder kan VVS-system vara komplexa, och de är avgörande för att skapa ett bekvämt inneklimat oavsett om det är en bostad, ett sjukhus eller en stor industriell anläggning. Alla aspekter av VVS-installationer, inklusive ventilation, värmeförsörjning och kylsystem, måste planeras noggrant för att säkerställa att hela systemet fungerar optimalt och säkert.
Anlita en VVS-konstruktör på Bygglovstjänst för ditt projekt. Vi utför ventilationsritningar, tappvatten, spillvatten och värmeritningar. Allt till ditt bygglov, startbesked och / eller slutbesked.
Våra VVS-konstruktörer arbetar enligt Boverkets bygg- och konstruktionsregler och branschreglerna för Säker Vatteninstallation, så att dina handlingar håller för kommunens granskning. Sedan den 1 juli 2025 gäller Boverkets nya byggregler, med en övergångsperiod till och med den 30 juni 2026 då de äldre reglerna fortfarande får tillämpas. Observera att kraven kan variera mellan kommuner.
Begär offert
Värme
Vanligtvis är värme i form av element eller radiatorer placerad under fönster. I en VVS-ritning är det av största vikt att positionen för dessa värmekällor tydligt framgår. I flerbostadshus är samtliga element ofta sammanlänkade via kopplingsledningar som är synliga mot fasaden. Dessa kopplingsledningar ansluts sedan till en huvudledning, oftast åtkomlig i en källare, där ventiler används för att reglera och avstänga vattenflödet. Vidare, i många flerbostadshus, ansluts värmesystemet till fjärrvärme, och huvudledningen går vidare till en undercentral. Alternativt kan andra uppvärmningsmetoder såsom ved, olja, pellets eller värmepumpar användas istället för fjärrvärme. Vid nybyggnation hänger valet av värmesystem ofta ihop med din energiberäkning.
Få prisVentilation
I moderna konstruktioner integreras ventilationssystemets kanaler ofta i samma schaktsystem som används för avlopp och vatten. Dessa kanaler löper upp till vinden och ansluts till ett aggregat som innehåller fläktar för både till- och frånluft. Inom VVS-ritningar används ibland tekniska termer som kan vara svåra att förstå för lekmän. Exempel på sådana termer inkluderar:
- Tilluft: Inkommande luft, temperaturkontrollerad beroende på behov.
- Uteluft: Frisk och oskadad luft utifrån.
- Avluft: Använd luft som uppvärmats av värmepumpar och sedan kylts ned; den avlägsnas från byggnaden.
- Fläktstyrd frånluft: En ventilationstyp där luft sugas ut ur utrymmen med fläktar, såsom kök, toalett eller tvättstuga.
Sanitet
Sanitetssystem avser hanteringen av vätskor, gaser och installationer för både spill- och tappvatten. Vattenförsörjning omfattar vanligtvis tre typer av rör:
- Varmvattencirkulation: Ansvarig för att reglera vattnets temperatur.
- Varmvatten: Levererar varmt vatten till hushållet.
- Kallvatten: Levererar kallt vatten till hushållet.
Sanitetsritningar bör även inkludera detaljer om ventiler och placering av vattenledningar. Exempelvis ska ritningen visa ventiler för att reglera flödet av inkommande vatten och att spillvattenrören dras horisontellt i samlingsledningar som ansluts till kommunens avloppsledning.
Kontakta expertenVad ingår i våra VVS-ritningar
- Tappvattenritning (varm- och kallvatten)
- Spillvattenritning (avlopp)
- Värmeritning
- Ventilationsunderlag som del av VVS-planen
Vad vi behöver av dig
- Bygglovsritningar (plan, fasad, sektion)
- Önskat uppvärmningssystem
- Önskat ventilationssystem
Allt levereras till fast pris och anpassat för kommunens krav.
Tappvatten ritning

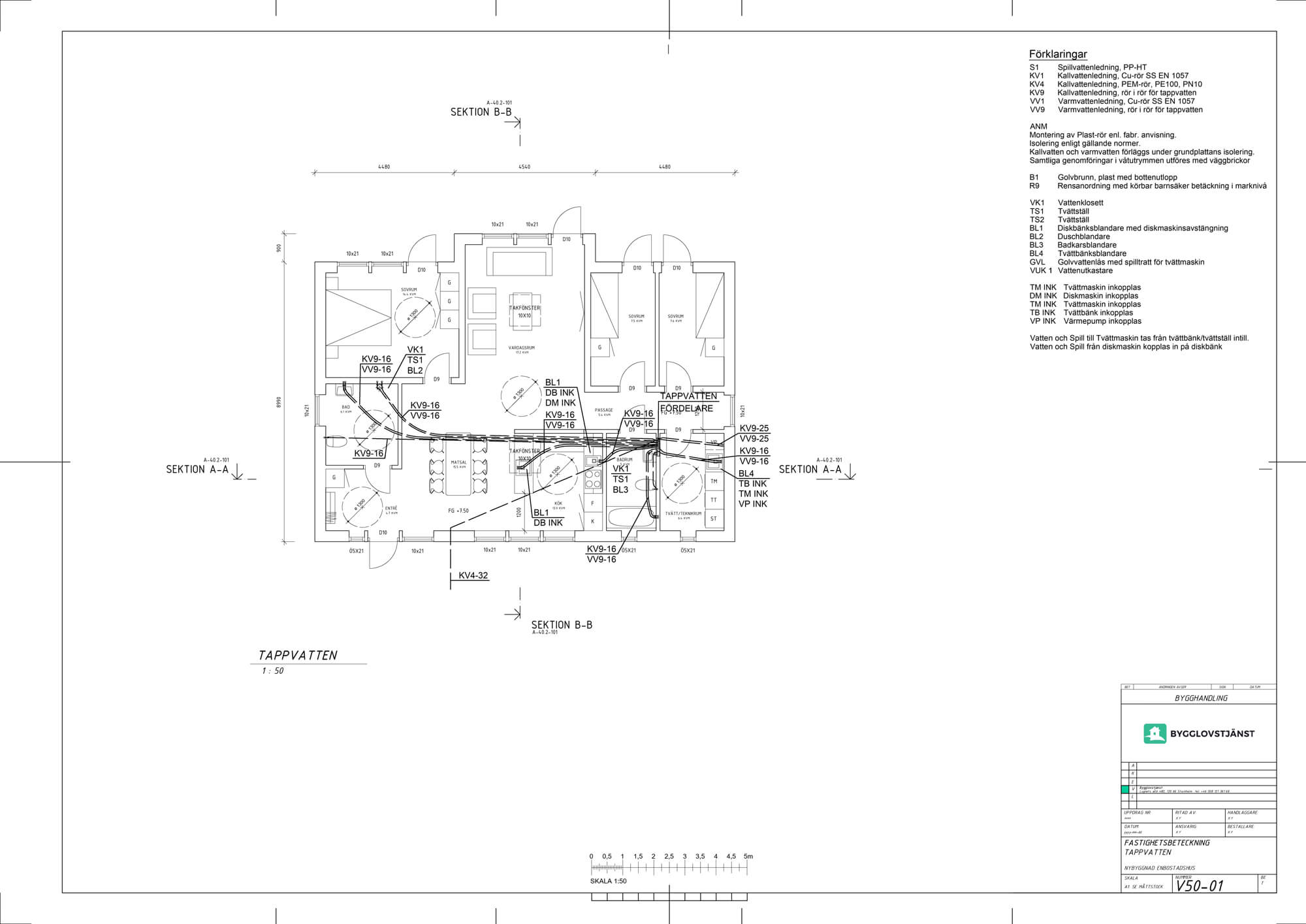

En tappvattenritning är en teknisk ritning som visar installationen av VVS (värme, ventilation och sanitet) för tappvatten i en byggnad. Denna typ av ritning används för att tydligt illustrera placeringen och konfigurationen av olika VVS-komponenter som är ansvariga för att tillhandahålla varmt och kallt rinnande vatten i en byggnad. Tappvattenritningen är en del av den övergripande VVS-planen och ger detaljerad information om VVS-systemet för vattenförsörjning.
Tappvattenritningen hjälper VVS-designers, ingenjörer och installatörer att förstå och implementera det tappvattensystem som krävs för att möta byggnadens behov. Det är en viktig del av byggnadsplaneringen och säkerställer att varmvattenförsörjningen är tillräcklig och effektiv för användarna i byggnaden.
Spillvatten ritning

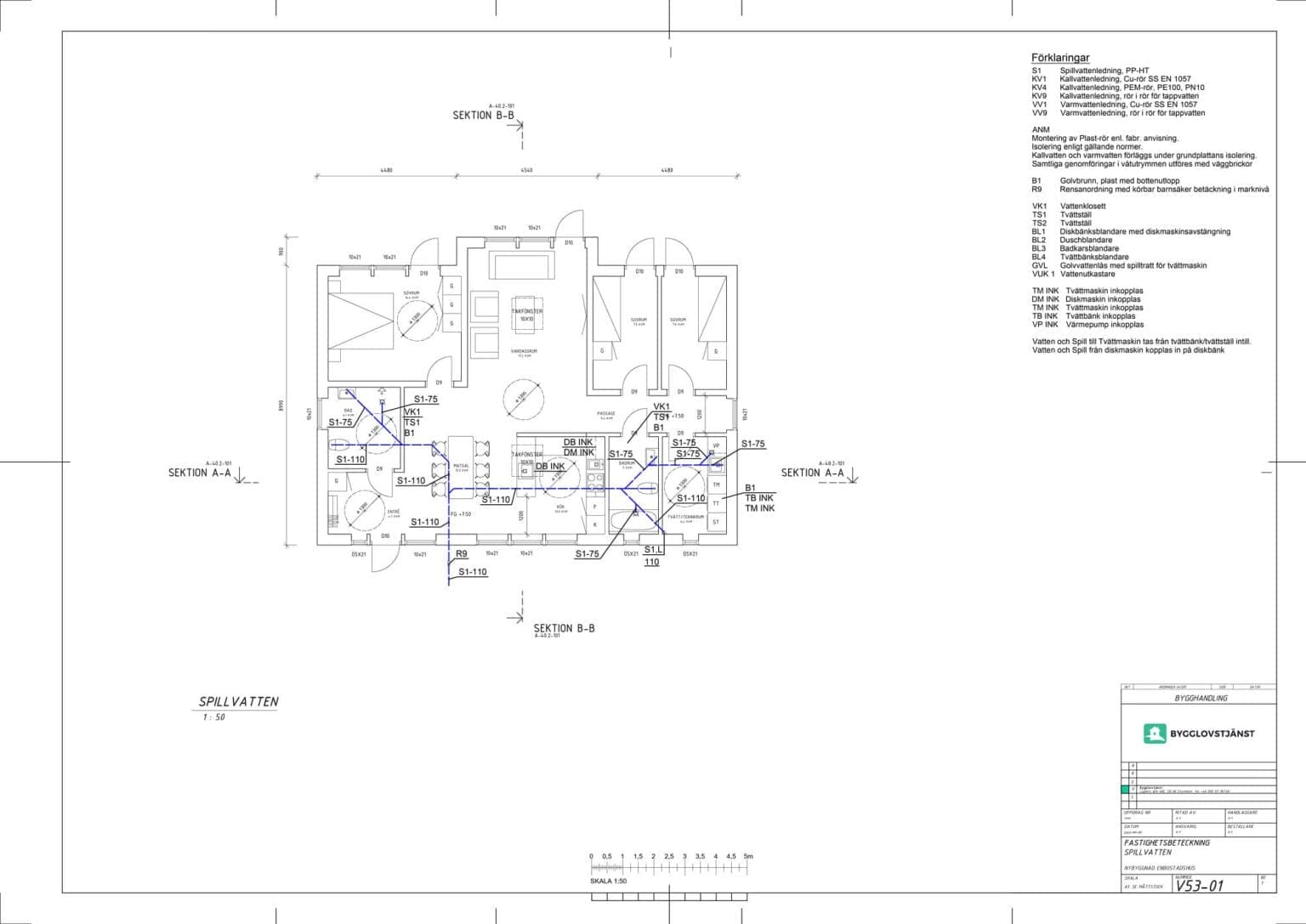

En spillvattenritning är en teknisk ritning som illustrerar och dokumenterar avloppssystemet för en byggnad eller ett område. Denna typ av ritning används inom området för VVS (värme, ventilation och sanitet) för att visa placeringen och konfigurationen av de olika komponenter som är ansvariga för att samla in och transportera avloppsvatten från olika punkter i byggnaden till det offentliga avloppsnätet eller andra avloppsanordningar.
Spillvattenritningen är en viktig del av den övergripande VVS-planen för en byggnad och hjälper till att säkerställa att avloppssystemet fungerar korrekt och effektivt. Den används av VVS-designers, ingenjörer och entreprenörer för att genomföra och underhålla avloppsanläggningar i enlighet med gällande byggnormer och regelverk.
Värmeritning

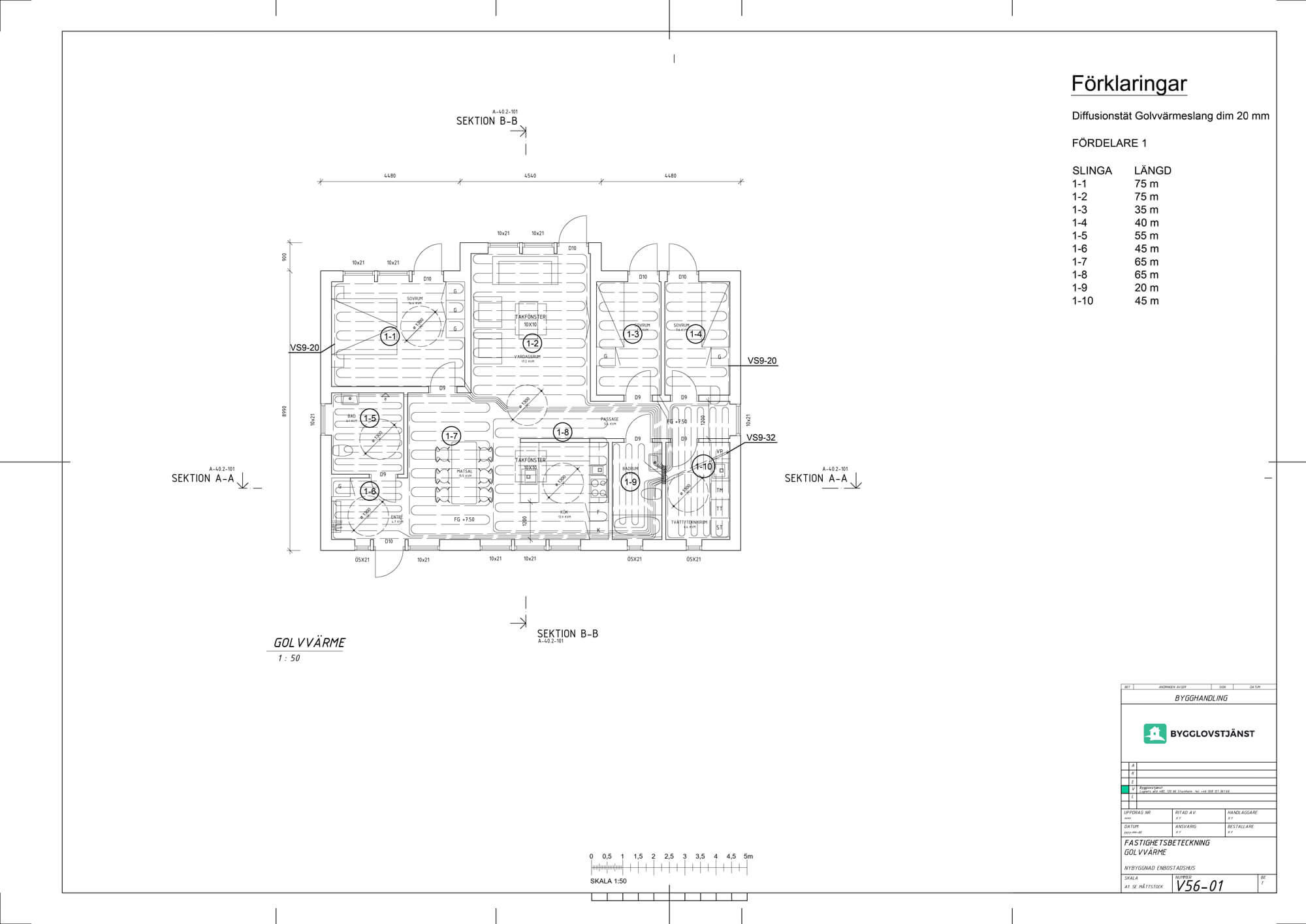

En värmeritning, även känd som en värmekarta eller värmeflödesritning, är en teknisk ritning som visar och dokumenterar värmeflödet i en byggnad eller ett system. Denna typ av ritning används inom VVS (värme, ventilation och sanitet) och byggnadsteknik för att visualisera och analysera hur värme distribueras och överförs inom en byggnad. Syftet är att optimera värmesystemet för att uppnå en energieffektiv och bekväm inomhusmiljö.
Värmeritningar används ofta under planerings- och konstruktionsfasen av byggnader för att säkerställa att värmesystemet är optimalt designat och kan möta de termiska behoven för byggnaden. De hjälper också till med felsökning och underhåll av värmesystemet genom att ge en visuell representation av systemet. Dessa ritningar är särskilt viktiga för att uppnå hållbara och energieffektiva byggnader.
Ventilation i VVS-projektet

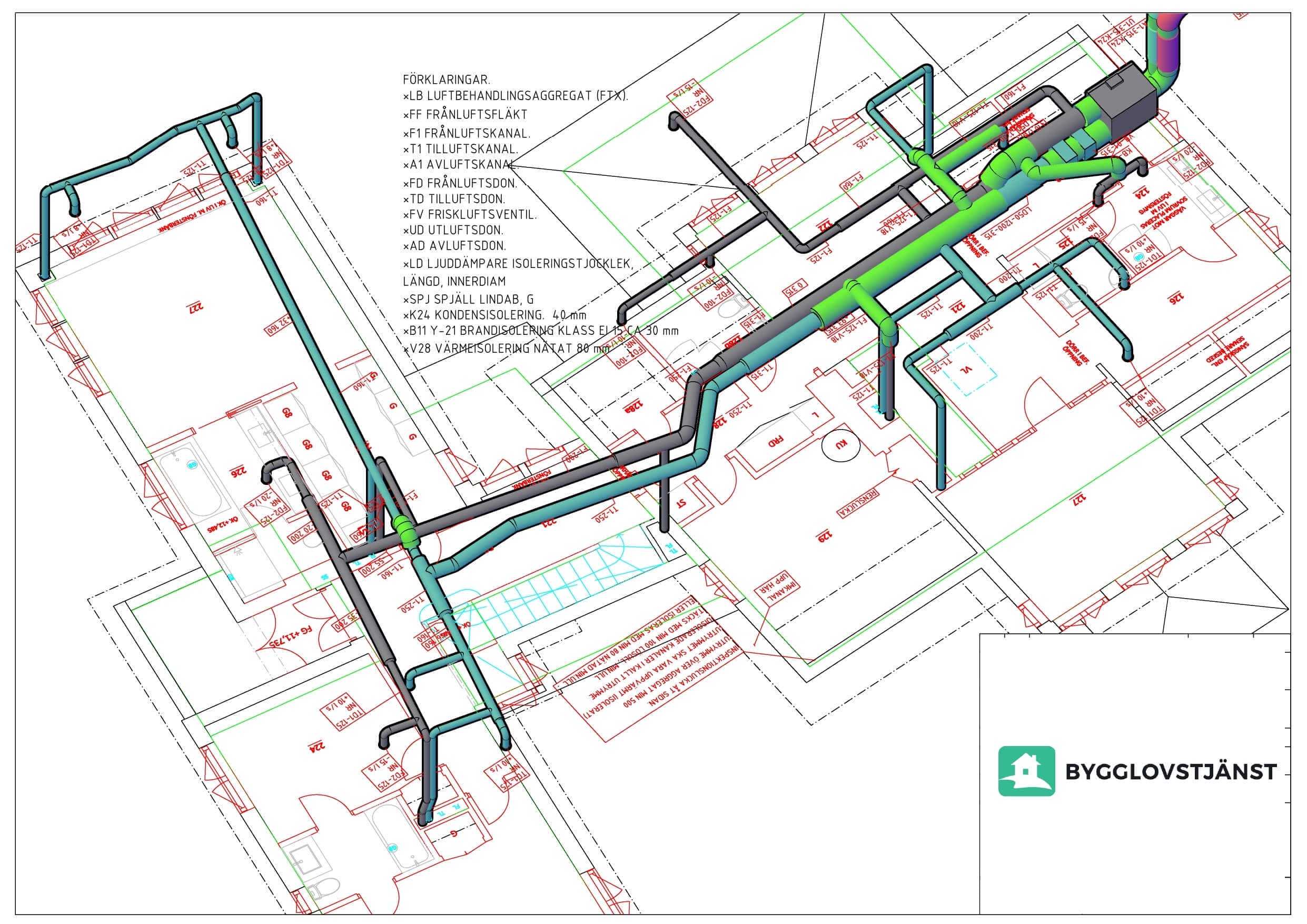

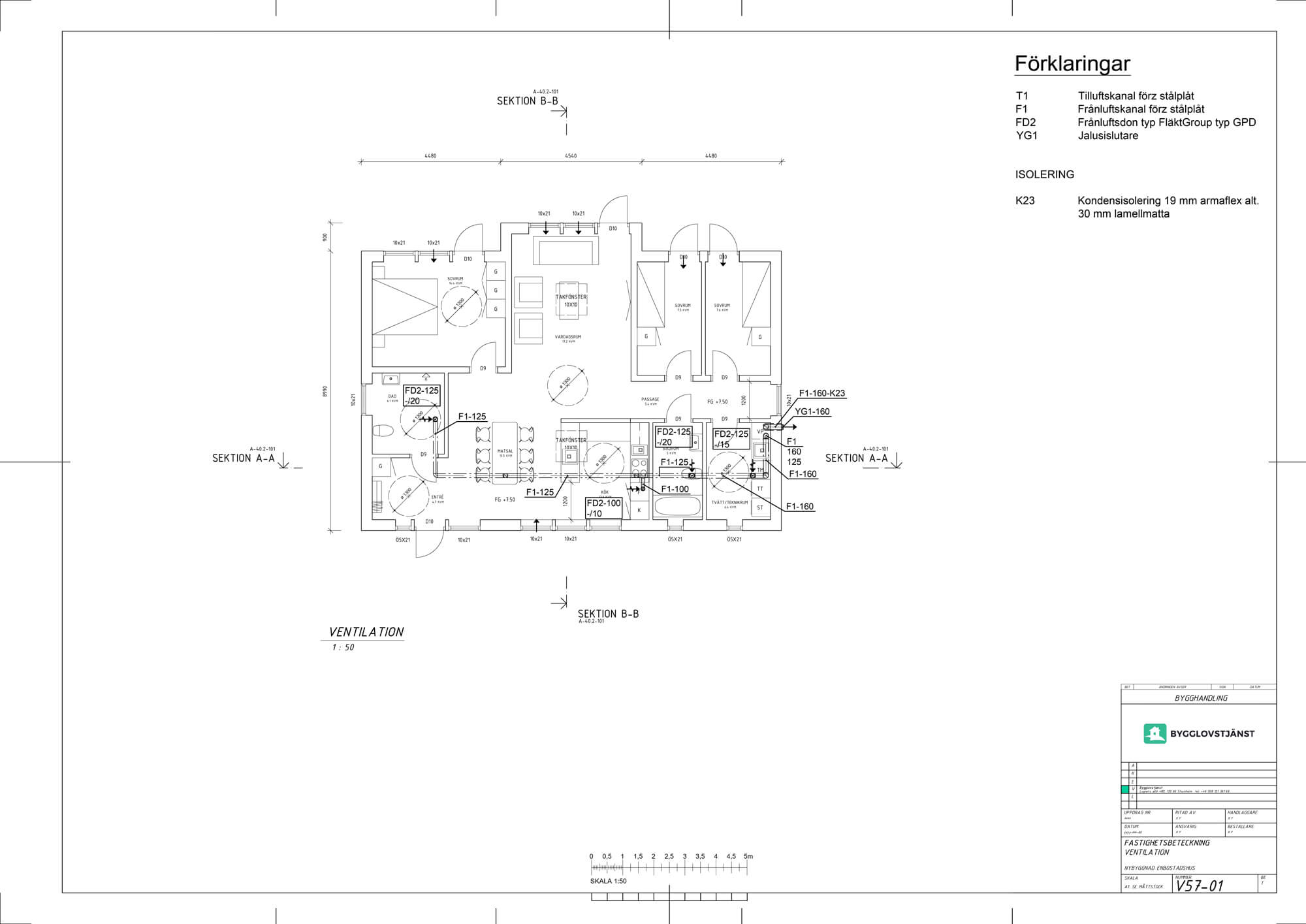

Ventilationen planeras tillsammans med värme och sanitet för ett hälsosamt inomhusklimat, och vi tar fram ventilationsunderlaget som en integrerad del av dina VVS-ritningar.
Behöver du en separat och mer djupgående genomgång av just ventilationsdelen? Läs vår kompletta guide om ventilationsritning.
Vanliga frågor om VVS-ritningar
Vad kostar VVS-ritningar?
Bygglovstjänst erbjuder alltid fast pris. Priset beror på projektets omfattning och byggnadstyp. Skicka in dina uppgifter via kontaktformuläret så får du en kostnadsfri offert inom 12 timmar.
Vad är en VVS-ritning?
VVS, en akronym för Värme, Ventilation och Sanitet, omfattar ritningar som är avgörande för effektivt byggande och underhåll av olika typer av byggnader. Dessa ritningar fokuserar på det komplexa nätverket av rör och system som krävs för att hantera inomhusklimat, uppvärmning, avlopp och tappvatten.
Vad behöver ni från mig för att kunna hjälp mig?
Vanligtvis behöver vi bygglovsritningar, uppvärmnings- och ventilationssystem.
Vad är skillnaden mellan VVS-ritning och ventilationsritning?
En VVS-ritning omfattar hela systemet för värme, ventilation och sanitet, medan en ventilationsritning enbart fokuserar på ventilationsdelen. Behöver du endast ventilationen separat tar vi även fram den.
När behöver jag VVS-ritningar?
VVS-ritningar krävs oftast vid nybyggnation, tillbyggnation och vid större ombyggnationer. VVS-ritningar krävs oftast för det tekniska samrådet för att få ett startbesked.
Vilket ventilationssystem ska jag välja?
Vanligaste ventilationssystem:
- Självdrag (S)
- Mekanisk frånluft (F)
- Mekanisk till- och frånluft (FX)
- Mekanisk till- och frånluft med återvinning (FTX)
Kontakta oss för vägledning.
Vad uppvärmningssystem ska jag välja?
Några exempel på uppvärmningssystem:
- Direktverkande El
- Fjärrvärme
- Frånluftsvärmepump
- Bergvärmepump
- Luft-vattenvärmepump
- Luft-luftvärmepump
Kontakta oss för vägledning.
Behövs VVS-ritningar för tillbyggnad?
Ja, VVS-ritningar krävs ofta vid tillbyggnad om du påverkar värme-, vatten- eller avloppssystemet, samt vid nybyggnation och större ombyggnationer. Kontakta oss så bedömer vi vad som gäller för just ditt projekt.
