Konstruktionsritningar (K-ritning) – komplett hjälp till fast pris

När behövs konstruktionsritningar

Konstruktionshandlingar behövs vanligtvis i olika skeden av ett byggprojekt för att kommunicera designen och specificera konstruktionen till entreprenörer, byggnadsarbetare och andra involverade parter. De flesta byggprojekt som är av större art, till exempel tillbyggnader större än 50 kvm, nybyggnader och/eller kraftigare ombyggnationer kräver k-ritningar till bygglovet och tekniska samrådet. Här är några vanliga situationer där konstruktionsritningar behövs inom bygglovsprocessen.

1. Planering och designfasen: Under denna fas används ritningar för att visualisera och planera den önskade designen för byggnaden eller strukturen. Detta inkluderar arkitektoniska ritningar för layouten, fasaderna, rummen och andra detaljer, samt strukturella ritningar för att fastställa byggnadens grundläggande strukturella egenskaper. I detta skedet samarbetar en arkitekt och konstruktör.
2. Bygglov och tillstånd: Bygglovsritningar och konstruktionsritningar används för att ansöka om bygglov och startbesked från bygglovsenheten. Dessa ritningar visar hur den planerade byggnaden eller strukturen kommer att se ut och hur den kommer att placeras på fastigheten. Detta är nödvändigt för bygglovet.
3. Kostnadsuppskattning och anbud: Entreprenörer och byggföretag använder konstruktionsritningar för att uppskatta kostnaderna för byggprojektet och för att skapa anbud för att utföra arbetet.
4. Byggnadsfasen: Under själva byggprocessen är ritningar avgörande för att vägleda byggteamet och säkerställa att arbetet utförs enligt planen och specificerade krav.
5. Ändringar och tillägg: Om det uppstår ändringar eller tillägg till den ursprungliga designen under byggprocessen, används konstruktionsritningar för att dokumentera och kommunicera dessa förändringar till alla berörda parter. Sammanfattningsvis är konstruktionsritningar avgörande för att kommunicera, planera och genomföra byggprojekt på ett effektivt och säkert sätt.

Skicka in en förfrågan eller ring till oss och få en offert på kompletta konstruktionsritningar. Vi hjälper dig med:

• Konstruktionsritningar attefallshus
• Konstruktionsritningar villa
• Konstruktionsritningar hus
• Konstruktionsritningar garage
• Konstruktionsritningar uterum
• Konstruktionsritningar tillbyggnad
• Konstruktionsritningar attefallstillbyggnad
• Konstruktionsritningar takkupa

För de flesta byggprojekt är konstruktionsritningar en nödvändighet för att få startbesked och till sist ett beviljat bygglov från din kommun. Dessa ritningar visar att byggnaden uppfyller alla gällande krav och förordningar. Ofta är det första steget i byggprocessen att få ditt bygglov beviljat baserat på de inlämnade ritningarna. Detta är också en förutsättning för att kunna gå vidare med att beställa konstruktionsritningar som är anpassade efter just ditt projekt och dess specifika behov.

💡 Se även: Konstruktionsritningar exempel: Effektiva idéer för ditt projekt

💡 Se även: Energiberäkning för bygglov, startbesked och slutbesked

Varför behövs en konstruktionsritning?

Konstruktionsritningarna, även kallad k-ritningar, består främst av olika konstruktionsberäkningar och bärande delar i en huskropp, utformade av erfarna konstruktörer. Ditt bygges utseende är förstås viktigt, men minst lika viktigt är att bygget har konstruktioner som kommunen bedömer som realistiska vad gäller materialval och dimensioner.

Dessa val påverkar både hur mycket konstruktionen kostar dig och hur väl bygget kommer att stå emot olika typer av påfrestningar – vikt, väta och värme exempelvis.

Somliga material står emot större belastning än andra, men kan exempelvis vara tyngre och därmed påverka byggets totala bärkraft. Konstruktionen måste även ta hänsyn till både konstant och tillfällig belastning. Exempelvis kan kraftigt snöfall på vintern skapa stort tryck på takstolar och undertak.

En noggrann konstruktionsritning tar hänsyn till alla dessa parametrar och underlättar för kommunen att godkänna ditt bygglov. En erfaren konstruktör vet exakt vad som fordras och upprättar fackmannamässiga konstruktionsritningar som möter alla kommunens krav.

Skicka in en förfrågan eller ring till oss och få en offert inom 24 timmar.

Vad för typ av konstruktionsritningar finns det?

Det finns flera typer av konstruktionsritningar som används inom olika områden av bygg. Nedan listas ritningar som ska innehålla i en komplett upplaga konstruktionshandlingar:

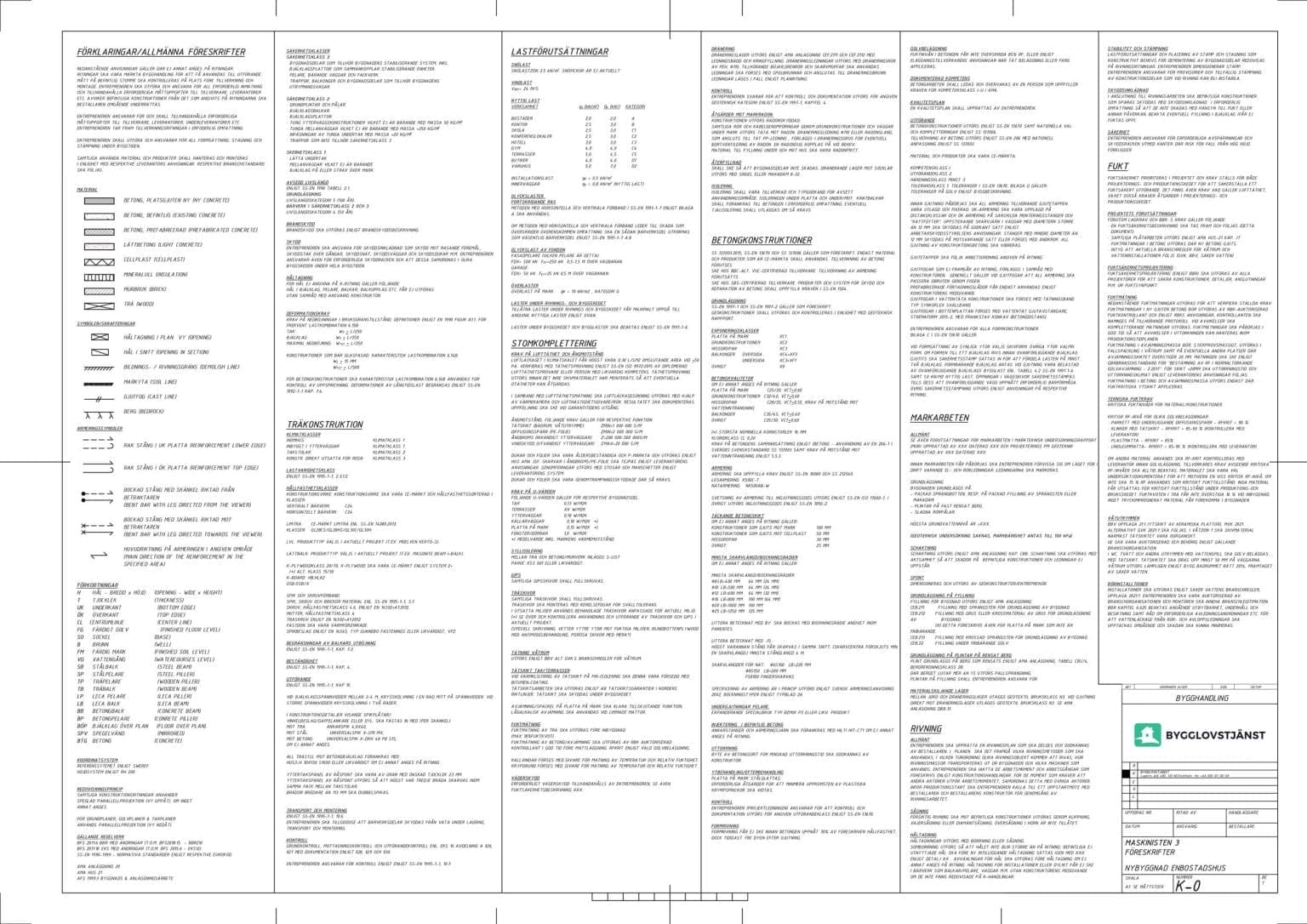

• Konstruktionsdokumentation enligt EKS 12
• Grundplan

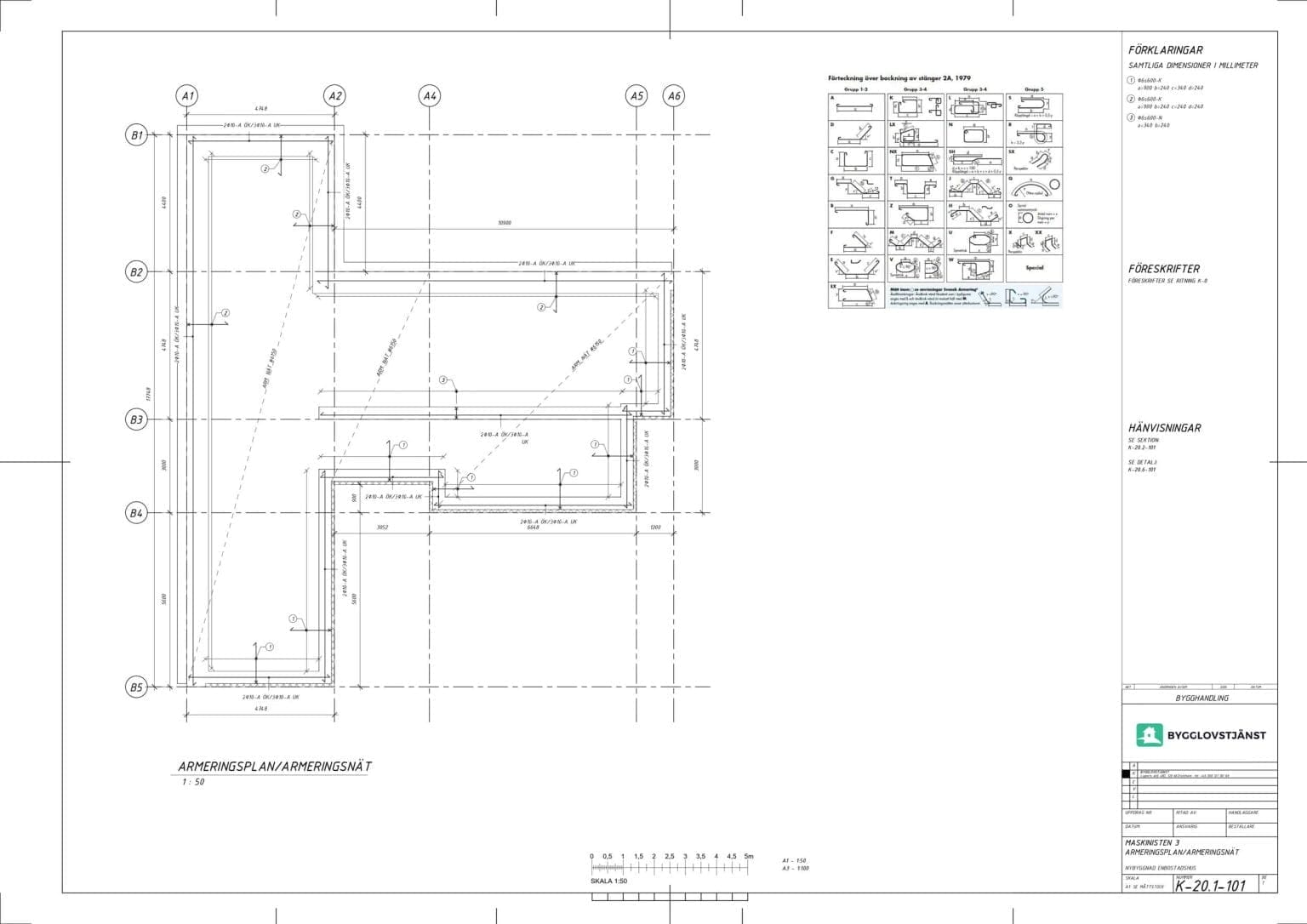

• Armeringsplan

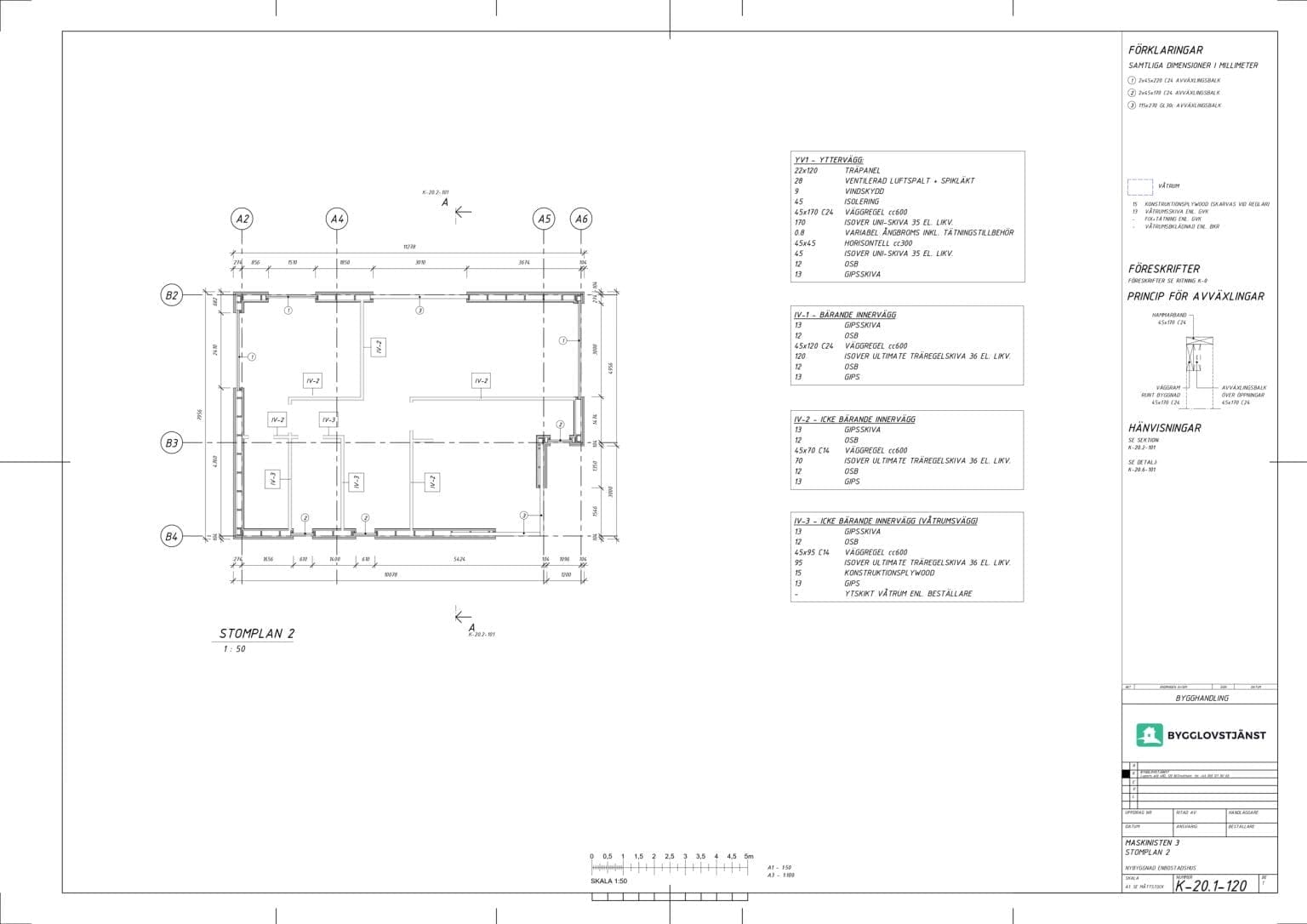

• Stomplaner
• Bjälklagsplan
• Takplan

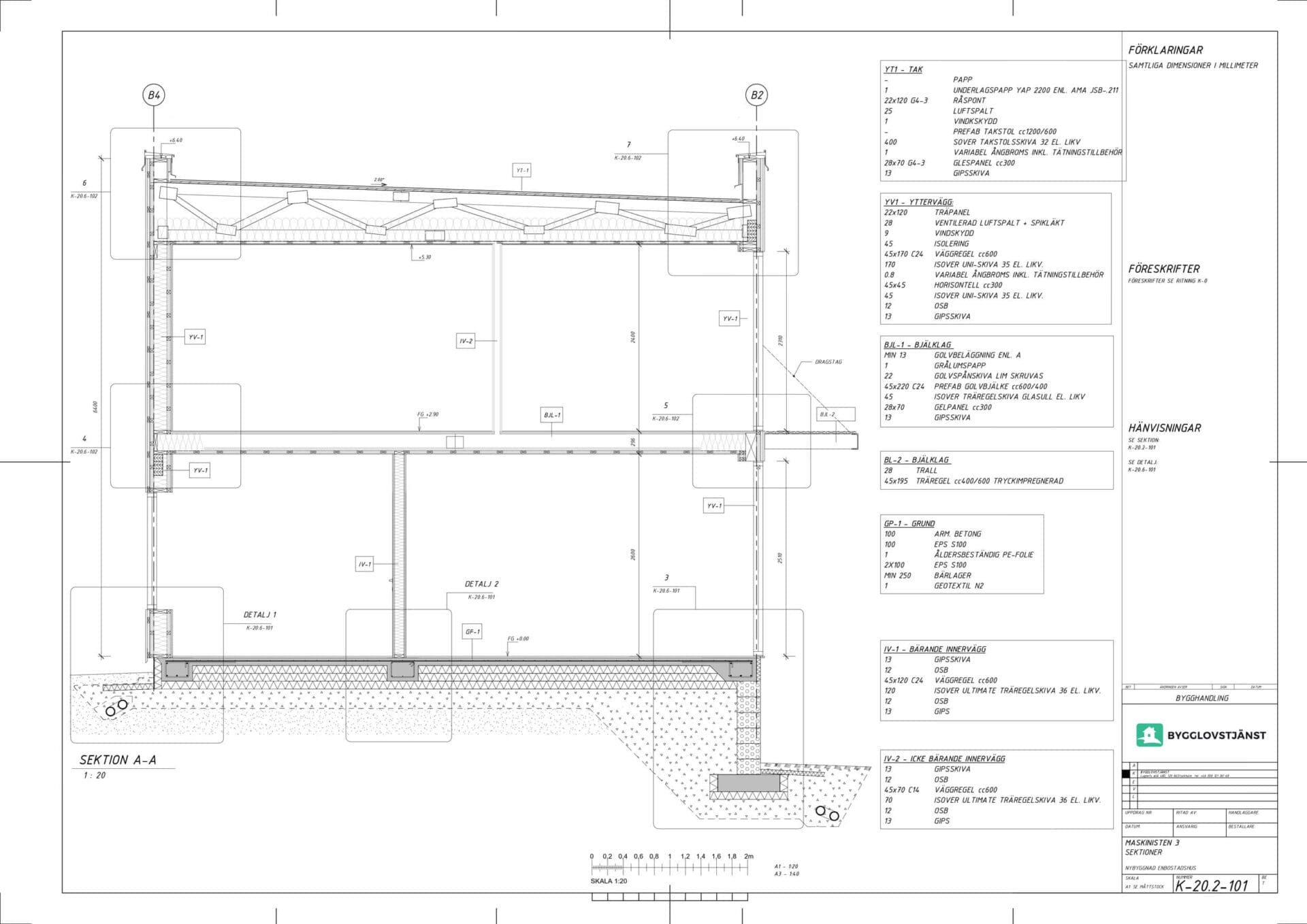

• Sektioner

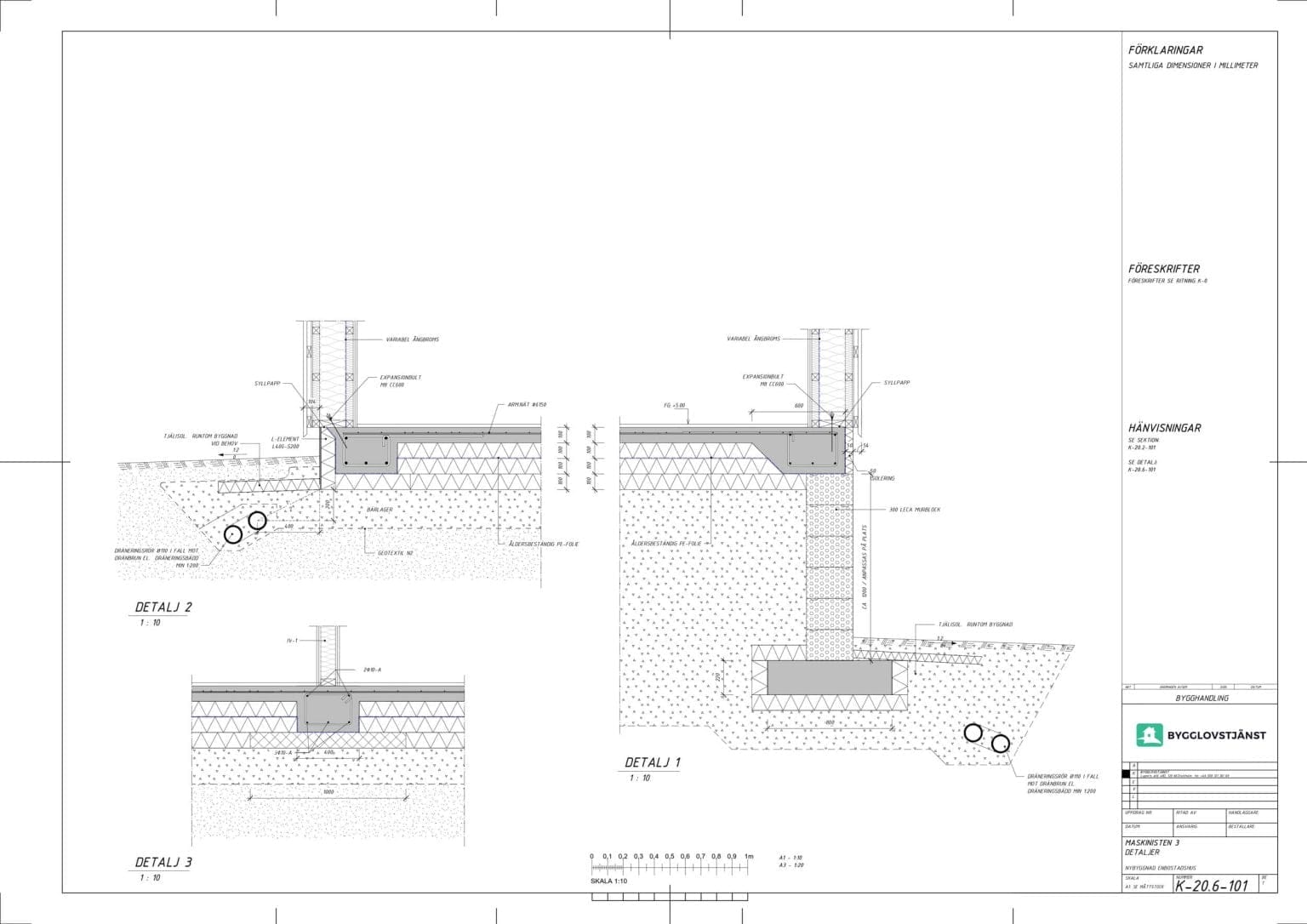

• Detaljer
• Dimensioneringskontroll

Det finns olika nivåer av konstruktionsritningar. Enklare handlingar kan kallas för förfrågningsunderlag eller granskningshandling. Skarpare handlingar kallas för bygghandling som också är juridiskt bindande. Rådgör med oss vid beställning.

Hur ska konstruktionsritningar tas fram?

Konstruktionsritningar ska framställas med stor noggrannhet och detaljrikedom för att garantera att bygget ska utföras korrekt och säkert. För att uppnå detta mål är det viktigt att samarbeta med kvalificerade arkitekter och ingenjörer som är bekanta med de senaste byggnormerna och teknikerna, inbegripet eurokoderna. Detta professionella team bör även vara skickligt i att använda modern CAD-teknik för att producera precisa och tydliga ritningar. Att ha tillgänglig teknisk beskrivning och detaljerade ritningar är avgörande för att alla inblandade parter ska kunna förstå projektets omfattning och krav.

Att ta fram konstruktionsritningar är en process som kräver tid, tålamod och expertis. Det är därför viktigt att börja detta arbete långt innan bygget ska påbörjas. Tidig planering och konstruktion av ritningar gör det möjligt för dig som kund att få en klar förståelse för projektets omkostnader och tidsram. Dessutom tillåter det tid för ändringar och justeringar för att se till att konstruktionsritningarna helt och hållet motsvarar dina förväntningar. Genom att arbeta tillsammans med ditt team kan du säkerställa att dina konstruktionsritningar och konstruktionsberäkningar är av högsta kvalitet, vilket i sin tur hjälper dig att känna dig trygg genom hela byggprocessen.

Vem får göra konstruktionsritningar?

Om du behöver hjälp att ta fram en konstruktionsritning ska du vända dig till en byggnadskonstruktör eller en arkitekt. Byggnadskonstruktören är ansvarig för att ta fram ritningar för de bärande elementen i en ny byggnad. Han eller hon har vanligtvis en ingenjörsutbildning i bagaget. När konstruktören tar fram en K-ritning ska det göras i enlighet med Boverkets konstruktionsregler, EKS, samt Eurokoderna (Europas gemensamma dimensioneringsregler för bärverk). I korthet hjälper konstruktionsritningarna snickare att projektera bygget på ett sätt som gör att den inte riskerar att rasa, bli deformerad eller skadas under hela sin livslängd.

Vad är det för skillnad på en A-ritning och en K-ritning?

En A-ritning, även kallad arkitektritning, är en enklare ritning som visar det funktionella och estetiska. En A-ritning (bygglovsritning) är oftast en uppsättning av situationsplan, planer, sektioner och fasader.

En K-ritning, även kallad konstruktionsritning, visar material och dimensioner på bärande element i en huskropp. Till exempel grunden, takstolarna och stommen.

En K-ritning består oftast av en grundplan, stomplan, takplan och detaljer.

Vem ansvarar för en konstruktionsritning?

En konstruktör som har tagit fram handlingarna ansvarar för konstruktionsritningen.

Det är viktigt att notera att konstruktören ansvarar bara för ritningen om det är bygghandling.

Vad ingår i en konstruktionsritning?

I en upplaga av detaljerade konstruktionsritningar ingår normalt:

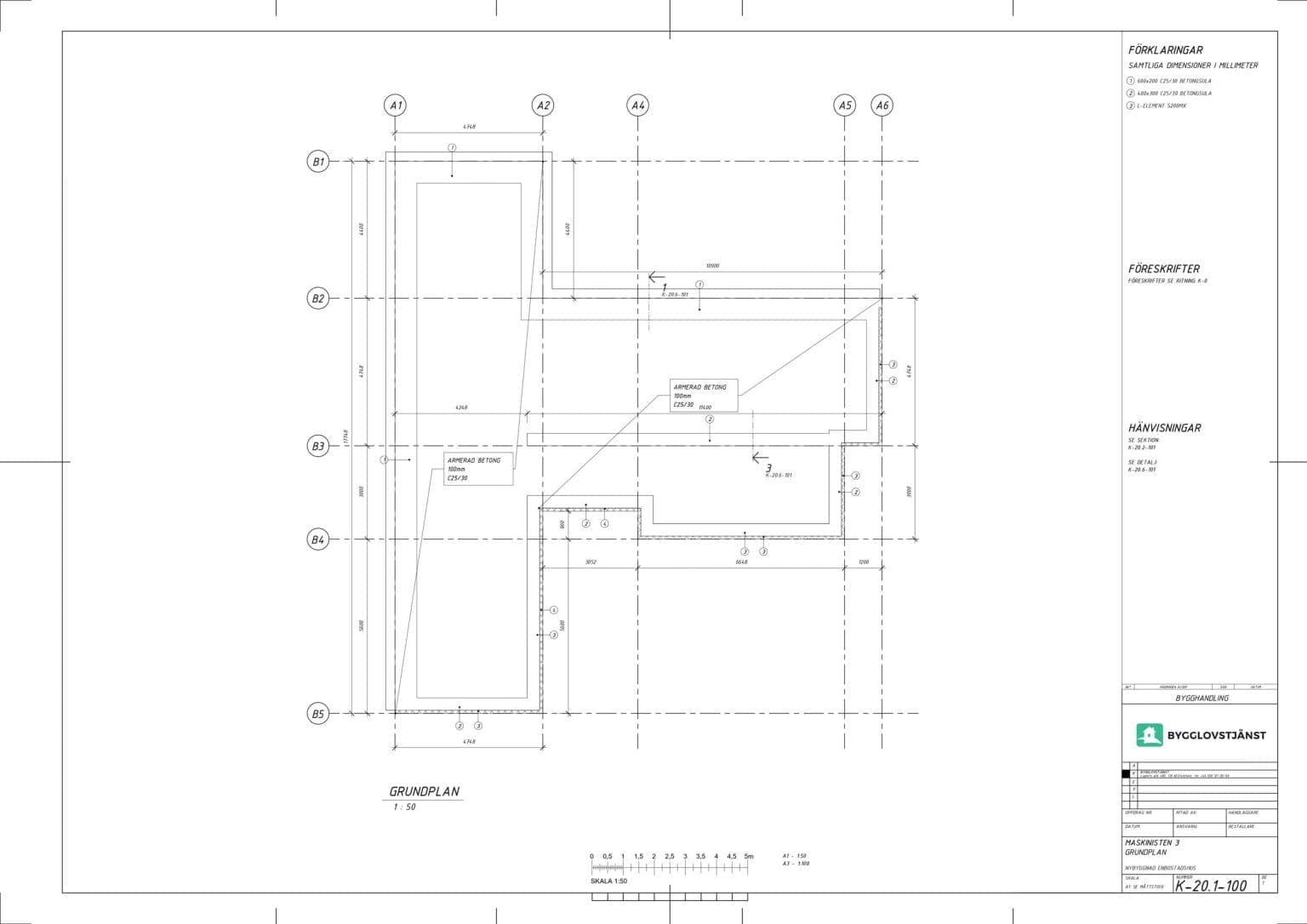

• Grundplan
• Armeringsplan

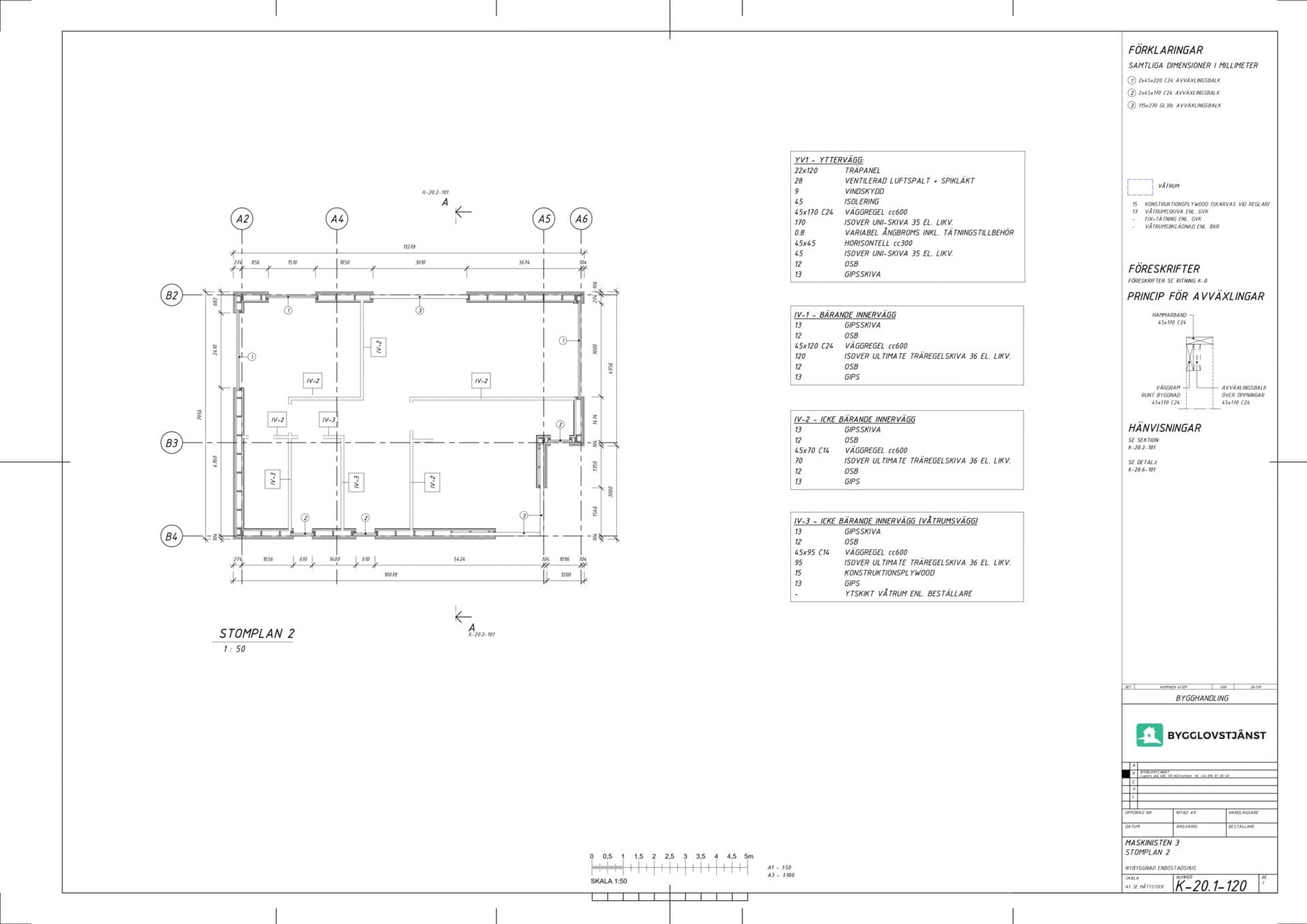

• Stomplan

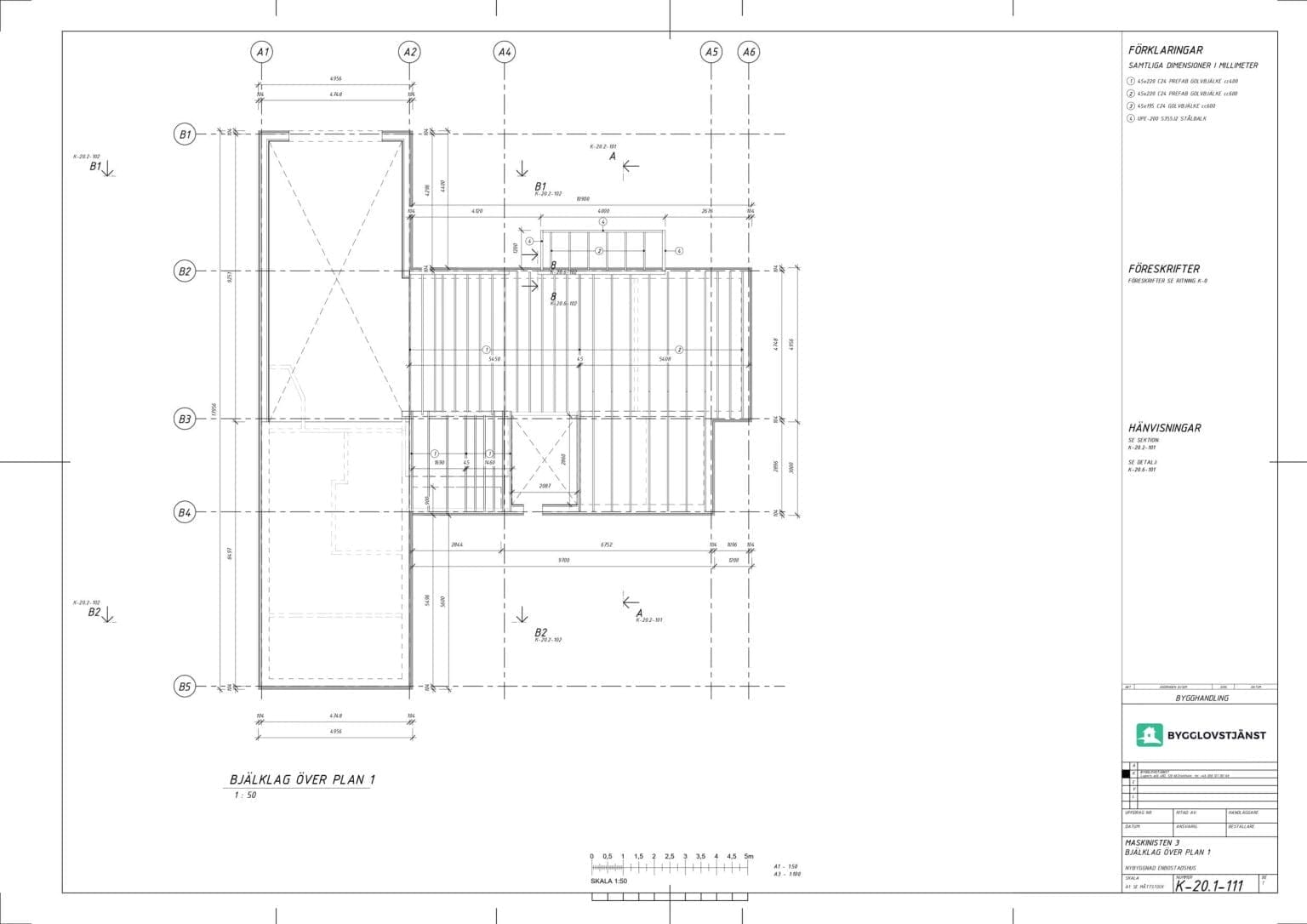

• Bjälklagsplan

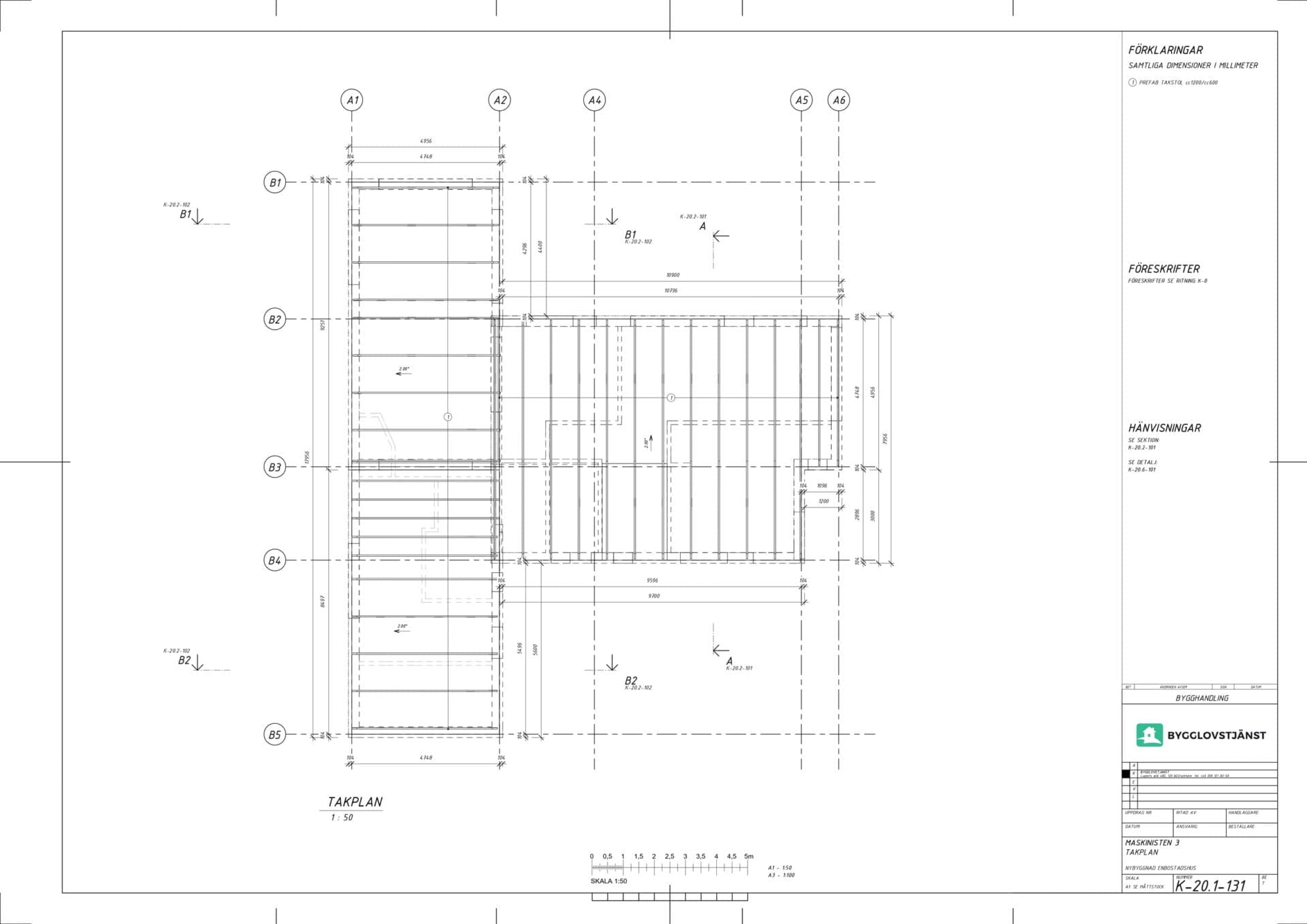

• Takplan
• Sektioner
• Detaljer

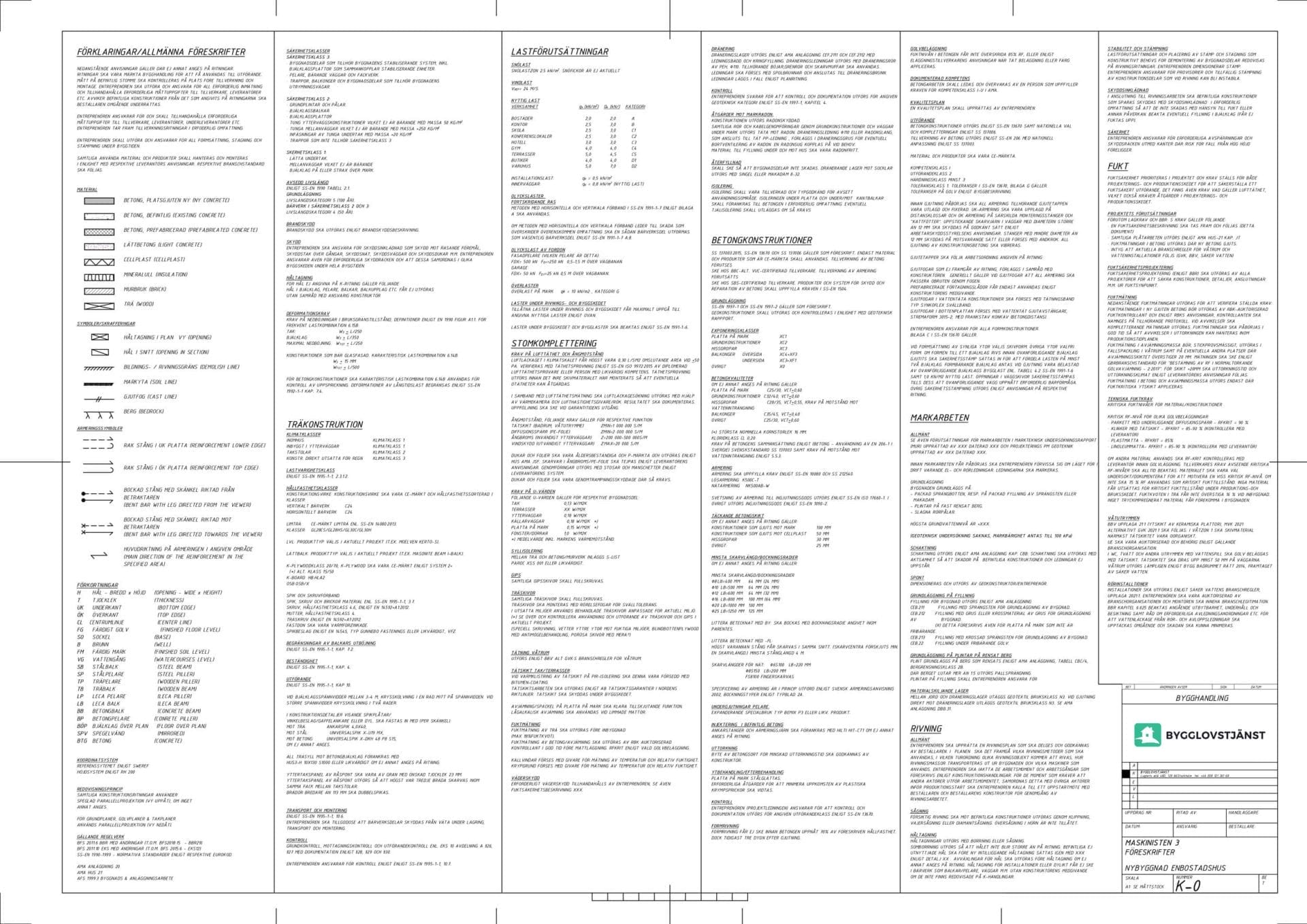

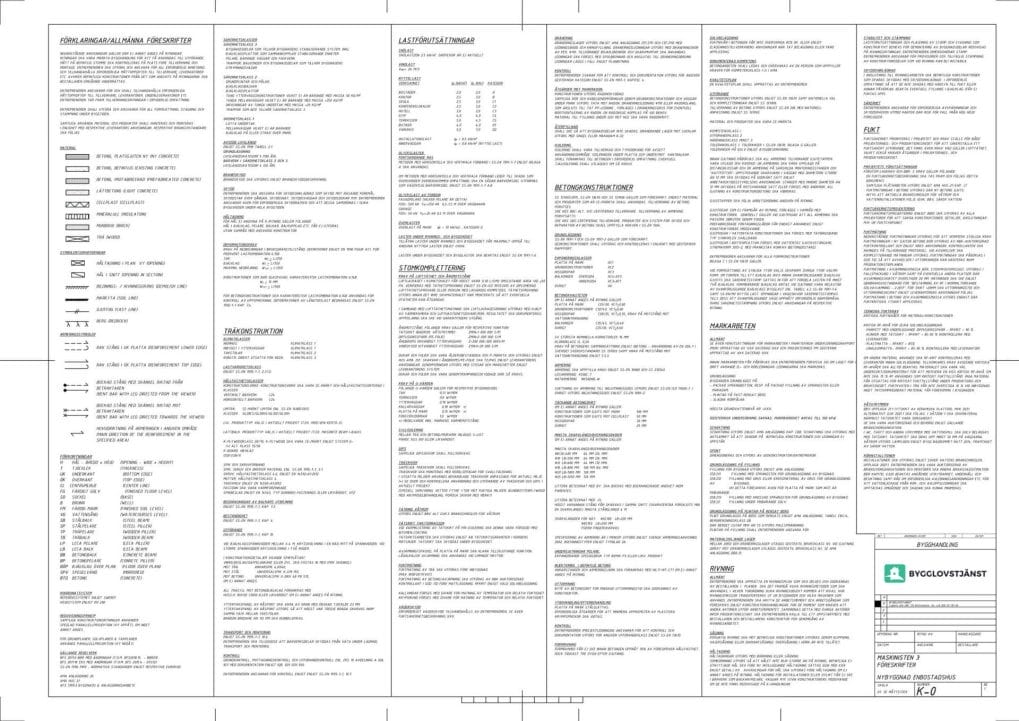

• Konstruktionsdokumentation
• Dimensioneringskontroll enligt EKS 12
