Konstruktionsritningar exempel: Effektiva idéer för ditt projekt

Konstruktionsritningar är en viktig del av alla byggprojekt och fungerar som en detaljerad manual för byggprocessen. Att använda sig utav konstruktionsritningar exempel är avgörande för ett lyckat byggprojekt. Oavsett om det gäller en villa, ett flerbostadshus eller en kommersiell byggnad, fungerar dessa ritningar som den tekniska ryggraden i byggprocessen. För arkitekter, ingenjörer, byggledare och fastighetsutvecklare utgör konstruktionsdokumentation, inklusive ritningar och specifikationer, en manual som säkerställer att projektet genomförs på rätt sätt, kostnadseffektivt och enligt byggnormer.

I detta inlägg går vi igenom vad konstruktionsritningar exempel är, beskriver processen bakom ritningsframtagning med CAD och BIM, samt ger dig en praktisk jämförelsetabell över olika typer av ritningar. Du får även insikt i hur de olika ritningarna påverkar byggkostnader, tillstånd och projektets tidslinje.

Vad är konstruktionsritningar exempel?

Konstruktionsritningar exempel är tekniska dokument som ger en detaljerad översikt över hur en byggnad eller konstruktion ska byggas. De är viktiga för att säkerställa att alla byggdelar är korrekt placerade och dimensionerade, vilket i sin tur minimerar risken för komplikationer under byggprocessen. Dessa ritningar kan inkludera allt från marksektionsritningar till strukturella ritningar och tak konstruktionsritningar.

En typisk konstruktionsritning innehåller detaljer om:

• Byggnadens struktur: Hur fundament, väggar, tak och andra viktiga byggnadsdelar ska konstrueras.
• Materialval: Vilka material som ska användas för byggnadens olika delar
• Dimensioner och mått: Exakta mått för byggnadens delar för att säkerställa korrekt installation.
• Byggnormer och regler: Ritningen följer lokala byggnormer och regler samt säkerställer att byggprojektet är i enlighet med dessa.

Moderna tekniker som CAD (Computer-Aided Design) och BIM (Building Information Modeling) har revolutionerat skapandet av konstruktionsritningar exempel. Dessa verktyg möjliggör skapandet av mer precisa och detaljerade ritningar, vilket i sin tur gör att projektet kan visualiseras i 3D och simulera hur olika byggnadsdelar samverkar.

Hos Bygglovstjänst erbjuder vi anpassade konstruktionsritningar exempel för alla typer av byggprojekt – från små villor till större kommersiella fastigheter. Vi erbjuder även byggteknik och teknisk beskrivning för att säkerställa att alla aspekter av byggprocessen beaktas.

Olika typer av konstruktionsritningar exempel

För att ge en bättre förståelse för hur konstruktionsritningar exempel kan se ut, här är några olika typer av ritningar som är vanliga i byggprojekt:

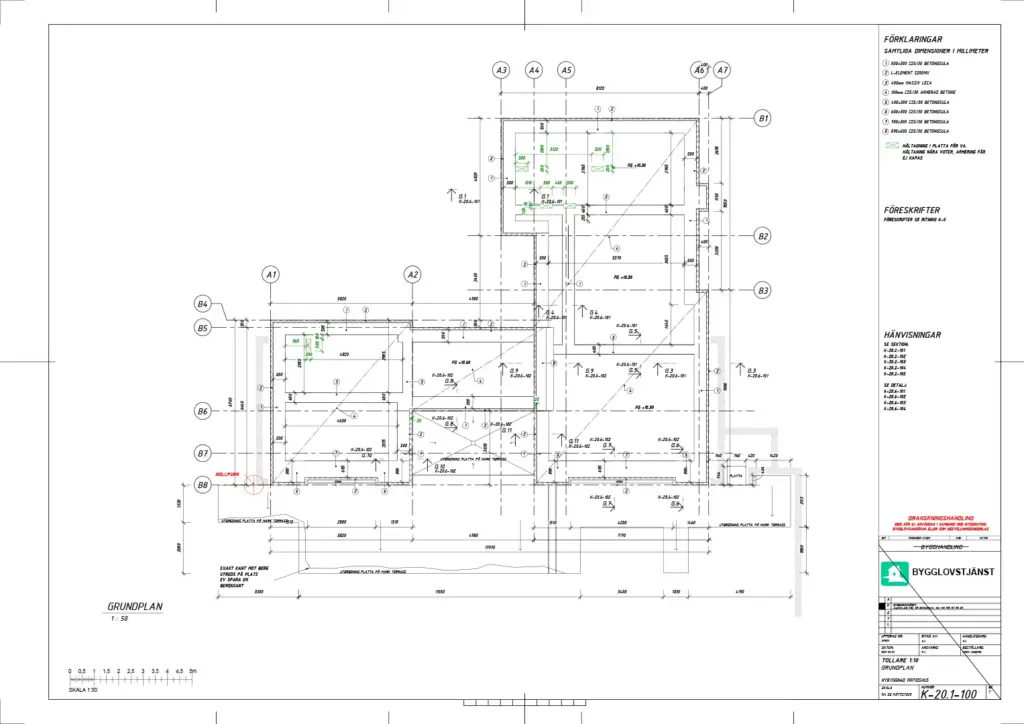

1. Grundplan

Grundplaner visar byggnadens utformning på marknivå och är viktiga för att förstå hur rum, väggar och dörrar ska placeras. Denna ritning är grundläggande för att säkerställa att byggnaden får en korrekt funktionell uppdelning av utrymmen.

Exempel på detaljer i en grundplan:

• Placering av väggar och dörrar.
• Utrymmen för kök, badrum och andra funktionella områden.
• Markering av eventuella höjdskillnader i byggnaden.

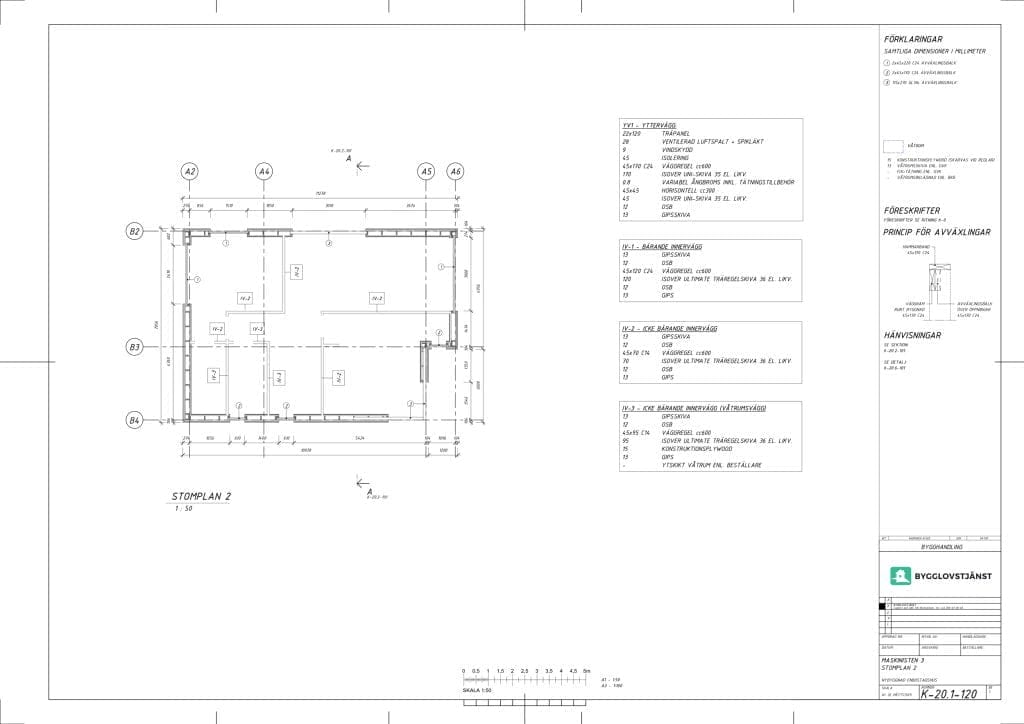

2. Stomplan

Stomplan visar byggnadens bärande strukturer, inklusive fundament, pelare och balkar. Den är avgörande för att se hur de bärande delarna av byggnaden är organiserade och för att säkerställa stabiliteten.

Exempel på detaljer i ett stomplan:

• Dimensioner för bärande pelare och balkar.
• Placering av byggnadens stomme.
• Specifikationer för material som används för att bygga stommen.

3. Situationsplan

Situationsplanen är den ritning som visar byggnadens placering på marken i förhållande till omgivningen, inklusive gränser och närliggande objekt. Den är viktig för att visa byggprojektets relation till omgivningen och för att säkerställa att det följer lokala regler och föreskrifter.

Exempel på detaljer i en situationsplan:

• Byggnadens placering på tomten.
• Markens lutning och andra geografiska förhållanden.
• Gränser och eventuella andra byggnader eller strukturer i närheten.

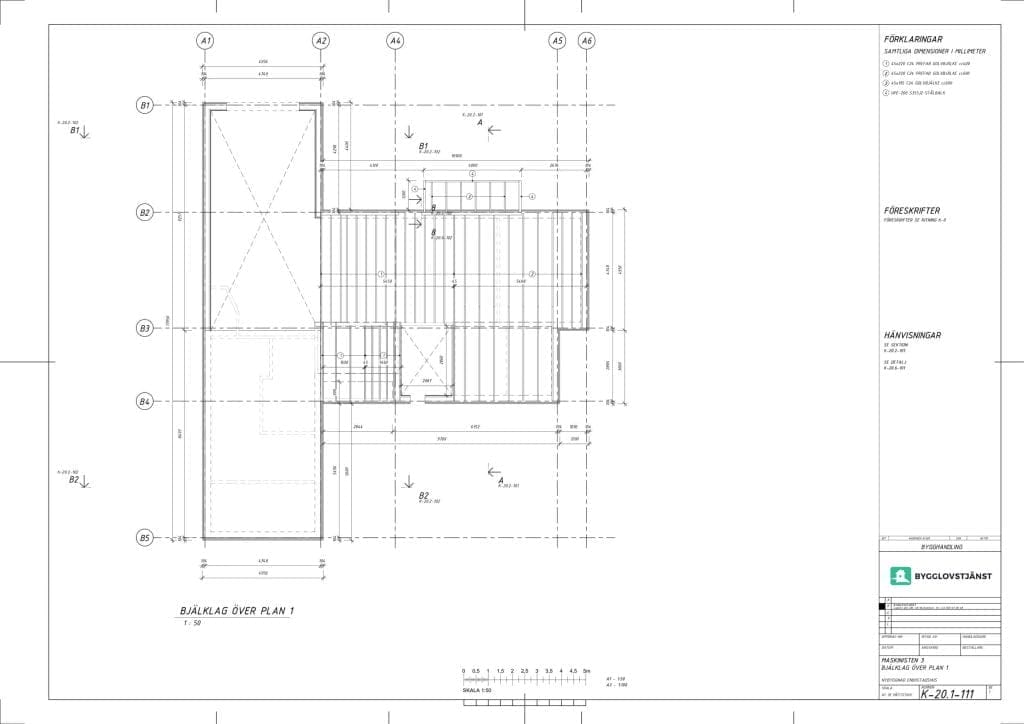

4. Bjälklagsplan

Bjälklagsplan visar hur bjälklagen ska placeras och dimensioneras för att bära upp byggnadens överliggande struktur. Dessa ritningar är avgörande för att garantera byggnadens stabilitet och att bjälklagen har tillräcklig styrka för att tåla belastningen.

Exempel på detaljer i en bjälklagsplan:

• Placering av bjälklag och stödstrukturer.
• Dimensionering av bjälklag för att klara lasten.
• Materialval för bjälklagen.

5. Fasadritning

Fasadritningar visar byggnadens utseende från utsidan och är viktiga för att visa hur byggnaden kommer att se ut när den är färdig. Dessa ritningar innehåller detaljer om fasadens design, materialval och andra estetiska element.

Exempel på detaljer i fasadritningar:

• Färger och materialval för fasaden.
• Placering och design av fönster och dörrar.
• Eventuella dekorativa element, som balkonger eller verandor.

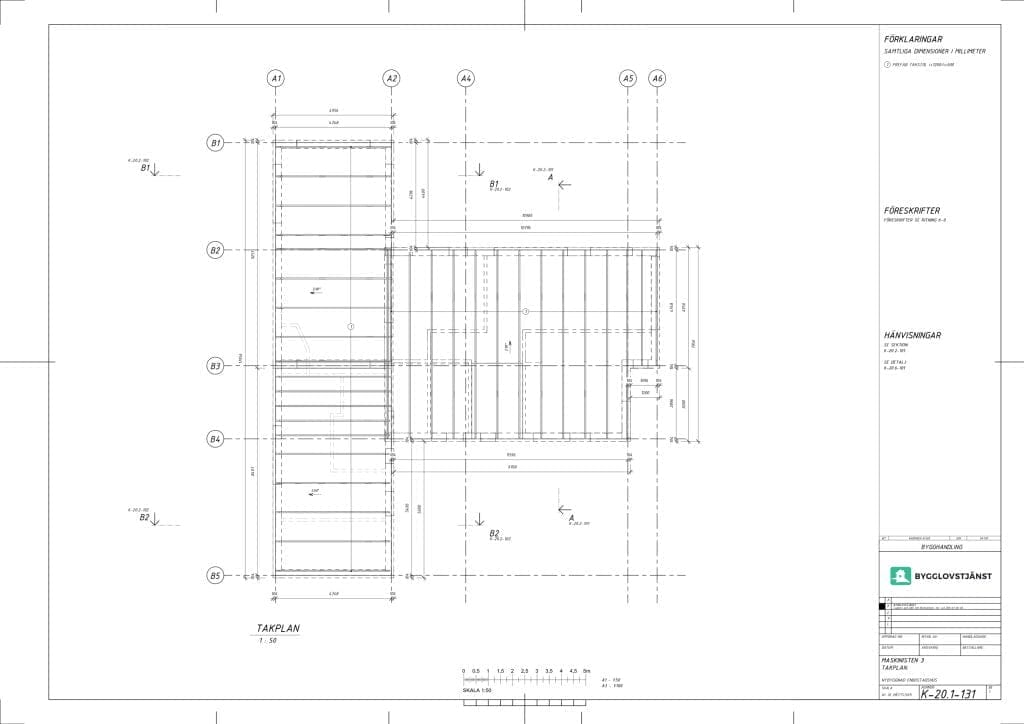

6. Tak konstruktionsritningar

Takets konstruktion är avgörande för byggnadens stabilitet och hållbarhet. Tak konstruktionsritningar exempel beskriver alla nödvändiga detaljer för att bygga ett tak som ska motstå väderförhållanden och säkerställa byggnadens långsiktiga hållbarhet.

Exempel på detaljer som ingår i tak konstruktionsritningar:

• Takets lutning och vinkel.
• Materialval, såsom takpannor, plåt eller tegel.
• Bärande konstruktioner, exempelvis takstolar och balkar.
• Isolering och fuktspärrar.

7. Konstruktionsritningar villa

Konstruktionsritningar exempel för en villa fokuserar på att skapa en stabil och funktionell byggnad som är anpassad för bostadsbruk. Dessa ritningar kan inkludera detaljer om allt från grundläggning till inredning. En viktig del av ritningarna är att skapa en planlösning med bra utrymmesflöde och korrekt dimensionerade bärande delar.

Exempel på detaljer i konstruktionsritningar exempel för en villa:

• Grundläggning och fundament.
• Väggar och bärande konstruktioner.
• Inredning och planlösning.
• Placering av dörrar, fönster och andra byggnadselement.

8. Marksektionsritning

Marksektionsritningar används för att visa hur byggnaden interagerar med marken. De ger en översikt av byggnadens vertikala dimensioner, såsom höjd över havet, nivåer för fundament och dränering.

Denna typ av ritning är särskilt viktig för att säkerställa att byggnaden får rätt stabilitet i relation till markens egenskaper. Om marken är lutande eller har speciella förhållanden, som till exempel jordar med dålig bärighet, måste marksektionsritningen återspegla detta så att rätt åtgärder vidtas för att säkerställa stabiliteten.

9. Bygglovsritningar

Bygglovsritningar är de ritningar som krävs för att ansöka om bygglov. De måste vara noggrant utformade och innehålla alla detaljer som myndigheterna kräver för att godkänna projektet.

Bygglovsritningarna måste innehålla information om projektets påverkan på omgivningen, inklusive byggnadens höjd, placering på tomten och hur det förhåller sig till grannfastigheter och allmänna regler för byggande.

10. Strukturella ritningar

Strukturella ritningar visar de bärande elementen i en byggnad, såsom pelare, balkar och fundament, och säkerställer att de är rätt dimensionerade för att tåla de belastningar de utsätts för.

Nedan följer en detaljerad jämförelsetabell som hjälper dig att förstå de olika typerna av konstruktionsritningar exempel och deras specifika användning i byggprojekt:

Jämförelsetabell – Typer av konstruktionsritningar exempel

Från idé till färdig ritning – processen steg för steg

Att ta fram konstruktionsritningar exempel kräver noggrannhet, teknisk kunskap och rätt verktyg. Med moderna digitala lösningar såsom CAD (Computer-Aided Design) och BIM (Building Information Modeling) blir processen mer effektiv och exakt.

Processflöde – Ritningsframtagning med CAD/BIM

1. Behovsanalys & Projektstart
   Insamling av krav, syfte och förutsättningar.
2. Skissförslag
   Framtagning av enkla volymstudier och planlösningar, ofta i 2D CAD.
3. Digital Modellering (CAD/BIM)
   Detaljerad modell i CAD eller BIM-program (t.ex. AutoCAD, Revit).
   BIM inkluderar även data om material, tider och kostnader.
4. Granskning & Samordning
   Granskning och samordning av kollisionspunkter mellan arkitekt, VVS, el med mera. BIM möjliggör 3D-visualisering.
5. Justeringar & Kompletteringar
   Ändringar efter granskning. Uppdatering av ritningar och modeller.
6. Slutgiltiga Ritningar
   Ritningar för bygglov, upphandling och produktion tas fram.
7. Leverans / Export
   Filer levereras i DWG (CAD), IFC (BIM) eller PDF. Klar för byggstart.

Varför konstruktionsritningar är viktiga

Konstruktionsritningar exempel är inte bara en teknisk nödvändighet; de spelar också en avgörande roll för att säkerställa att byggprojektet följer alla nödvändiga byggnormer och regler. Nedan följer några av de viktigaste anledningarna till varför konstruktionsritningar exempel är så viktiga:

1. Minimerar risken för fel

Genom att ha tydliga och detaljerade konstruktionsritningar exempel minskar risken för fel under byggprocessen. Ritningarna fungerar som en vägledning för alla som arbetar med byggprojektet, från ingenjörer till hantverkare, och säkerställer att alla arbetar utifrån samma plan.

Detta är särskilt viktigt för att undvika missförstånd mellan olika aktörer, vilket kan leda till tidsförluster och ökade kostnader om felaktigheter inte upptäcks i ett tidigt skede.

2. Följer byggnormer och regler

Byggnormer och lokala regler måste följas för att undvika juridiska problem och säkerställa att byggnaden är säker för användning. Konstruktionsritningarna innehåller alla nödvändiga detaljer för att säkerställa att dessa normer följs.

Att följa lokala byggnormer är inte bara en rättslig fråga utan också en säkerhetsaspekt. En byggnad som inte följer gällande regler och normer kan innebära allvarliga risker för boende och användare.

3. Underlättar kommunikation och samarbete

Konstruktionsritningar exempel fungerar som ett gemensamt språk för alla som är involverade i byggprocessen. De gör det möjligt för arkitekter, ingenjörer och entreprenörer att effektivt kommunicera och samarbeta.

När ritningarna är tydliga och välstrukturerade blir det enklare att förstå projektets krav och begränsningar. Det gör att alla parter håller sig samordnade genom hela byggprocessen, från planering till slutförande.

4. Sparar tid och pengar

En noggrant utformad konstruktionsritning kan bidra till att bygget genomförs mer effektivt, vilket sparar både tid och pengar. Korrekt planering från början kan förhindra onödiga förseningar och kostnader som kan uppstå om fel görs under byggprocessen.

Att investera i detaljerade ritningar från början innebär att du minskar risken för att behöva göra dyra ändringar under byggprocessen avsevärt. Dessutom gör det att projektet kan genomföras snabbare, vilket i sin tur minskar arbetskrafts- och materialkostnader.

Verktyg för skapande av konstruktionsritningar: CAD och BIM

Moderna verktyg som CAD (Computer-Aided Design) och BIM (Building Information Modeling) har revolutionerat hur konstruktionsritningar exempel skapas och används. CAD är ett datorbaserat ritverktyg som gör det möjligt för designers och ingenjörer att skapa exakta ritningar och modeller av byggprojekt. BIM, däremot, handlar om att skapa en digital modell av hela byggnaden som kan användas för att simulera byggprocessen och upptäcka potentiella problem innan de uppstår.

BIM och CAD ger byggproffs möjlighet att testa olika designlösningar och analysera projektets effektivitet innan byggstart. Detta gör att projekten kan optimeras, vilket kan resultera i både kostnadsbesparingar och förbättrad kvalitet.

Fördelar med BIM och CAD

BIM och CAD erbjuder flera fördelar som gör byggprocessen både mer effektiv och exakt:

• Förbättrad samordning: Genom att alla involverade parter arbetar med samma digitala modell, minskar risken för konflikter mellan olika byggsystem och delar.
• Tidsbesparing: Byggprocessen kan simuleras i förväg för att upptäcka problem innan de uppstår, vilket sparar tid under själva byggfasen.
• Visualisering: 3D-modeller hjälper till att skapa en bättre förståelse av hur byggnaden kommer att se ut och hur de olika systemen interagerar med varandra.

Kostnad för konstruktionsritningar

Kostnaden för konstruktionsritningar exempel varierar beroende på flera faktorer, inklusive projektets komplexitet, antalet revisioner som krävs och om det finns specifika krav för bygglov eller andra regulatoriska godkännanden. För enklare projekt som mindre byggnader eller renoveringar kan kostnaden vara lägre, medan större och mer komplexa projekt, såsom kommersiella byggnader eller villor, kan kräva mer detaljerade ritningar och därmed bli dyrare.

Det är viktigt att förstå att konstruktionsritningar inte bara omfattar ritningarna själva, utan även den tekniska dokumentation som stödjer byggprojektet. Detta kan inkludera allt från byggnormer och byggbeskrivningar till tekniska specifikationer.

Din väg till lyckade byggprojekt

Att investera i professionella konstruktionsritningar exempel är en av de bästa garantierna för ett effektivt, lagligt och hållbart byggprojekt. Oavsett om du arbetar med bygglov, byggplanering eller konstruktionsdokumentation är kvalitativa ritningar din främsta tillgång.

Använd våra tabeller och processbeskrivningar som vägledning i din nästa projektplanering. Tveka inte att kontakta Bygglovstjänst för hjälp med att skapa skräddarsydda ritningar som passar dina specifika behov.

För att få kostnadsfri rådgivning eller offert, besök våra sidor om konstruktionsritningar och bygglovsritningar.
