Vad är en konstruktionsritning? – Undvik dyra misstag

När du planerar att bygga, vare sig det handlar om en villa, en tillbyggnad eller ett attefallshus, kommer du förr eller senare i kontakt med begreppet konstruktionsritning. Vad är en konstruktionsritning? Jo, det är just den ritning som visar hur byggnadens bärande delar ska utformas – en avgörande del i varje byggprojekt.

I det här blogginlägget reder vi ut: vad är en konstruktionsritning, när och varför de behövs, vad de innehåller, hur de hänger ihop med bygglov och konstruktionsberäkningar – samt vad de kan kosta. Syftet är att hjälpa dig som planerar ett byggprojekt att få koll på hela byggresan från idé till färdig byggnad.

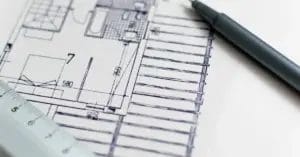

Vad är en konstruktionsritning – och vad innehåller den?

En konstruktionsritning, ofta kallad K-ritning, är en detaljerad teknisk ritning som visar hur de bärande delarna av en byggnad ska utformas. Det är en central del i alla typer av byggprojekt – från små tillbyggnader till stora villor eller flerbostadshus. Vad är en konstruktionsritning om inte ett verktyg för att skapa trygghet, precision och säkerhet? Ritningarna visar exakt hur byggnadens bärande delar ska konstrueras, och de tas fram av en byggnadskonstruktör eller ingenjör med rätt kompetens.

Dessa experter arbetar ofta i avancerade CAD-program för att rita upp varje komponent med exakta mått, vilket säkerställer att allt samverkar på ett korrekt och säkert sätt. När du förstår vad är en konstruktionsritning, blir det också tydligt varför rätt kompetens är avgörande.

En fullständig uppsättning ritningar kan innehålla flera olika delar, beroende på projektets omfattning. Här är några av de vanligaste:

• Grundplan: Visar hur byggnadens grund är utformad, exempelvis platta på mark, källarväggar eller krypgrund.
• Stomplan: Visar pelare, bärande väggar, balkar och andra delar som håller uppe byggnaden.
• Bjälklagsplan: Visar hur golv och bjälklag är uppbyggda mellan våningar.
• Takplan: Beskriver takkonstruktionen, takstolar och eventuella lutningar.
• Sektioner: Genomskärningar av byggnaden som visar höjdskillnader, väggtjocklek och konstruktionslösningar.
• Detaljritningar: Visar i närbild hur specifika delar som anslutningar, infästningar eller hörn ska utformas.
• Armeringsritningar: För betongkonstruktioner krävs ritningar som visar hur armeringen ska placeras.

Dessa ritningar skapar tillsammans en komplett teknisk bild av hur byggnaden ska konstrueras. Så, vad är en konstruktionsritning, om inte ett ovärderligt verktyg för att visualisera och säkerställa byggnadens bärighet?

Nu när vi grundligt har besvarat frågan vad är en konstruktionsritning?, är nästa naturliga fundering varför de är så viktiga. Svaret? Det finns flera goda skäl att satsa på professionellt framtagna ritningar – inte minst för att undvika kostsamma misstag längre fram i projektet.

Varför är konstruktionsritningar viktiga?

Att förstå vad är en konstruktionsritning handlar inte bara om definitionen utan också om att inse dess betydelse för ditt byggprojekt. Här är några av de främsta anledningarna till varför dessa ritningar är oumbärliga:

• Säkerhet: En korrekt utformad konstruktionsritning minskar risken för strukturella fel som sprickor, sättningar eller i värsta fall kollaps. Den garanterar att byggnaden kan motstå påfrestningar som snö, vind och daglig användning.
• Bygglov och startbesked: Utan detaljerade konstruktionsritningar är det nästintill omöjligt att få ett startbesked från kommunen. Myndigheterna kräver dessa handlingar för att verifiera att ditt projekt följer gällande regler och normer.
• Tydlighet för byggare: Ritningarna fungerar som en vägledning för entreprenörer och hantverkare, vilket minskar risken för missförstånd och fel under byggprocessen.
• Kostnadskontroll: Med tydliga ritningar undviker du kostsamma misstag och omarbetningar, vilket bidrar till en mer förutsägbar budget och tidsplan.
• Dokumentation: Ritningarna sparas ofta i kommunens arkiv och kan vara värdefulla vid framtida ändringar, renoveringar eller tillbyggnader.

För svenska husägare är det därför en investering i trygghet att prioritera professionella konstruktionsritningar. De skyddar inte bara din egendom utan också din familj och framtida investeringar.

Om du fortfarande känner dig osäker på vad konstruktionsritningar verkligen innebär och hur den påverkar ditt projekt – kom ihåg att det inte bara handlar om en teknisk ritning, utan om en investering i trygghet, säkerhet och effektivitet. En erfaren konstruktör kan ta fram ritningar som inte bara ser bra ut, utan också underlättar arbetsprocessen och bidrar till att ditt byggprojekt håller både tidplan och budget.

💡 Se även: Konstruktionsritningar exempel: Effektiva idéer för ditt projekt

Exempel på konstruktionsritningar

Här är några exempel på olika typer av konstruktionsritningar och vad de vanligtvis innehåller:

När behövs konstruktionsritningar?

Konstruktionsritningar behövs när man ska planera, bygga eller tillverka en konstruktion, produkt eller byggnad. De används för att tydligt visa hur något ska konstrueras, vilka material som ska användas, mått och tekniska detaljer. Exempel på när konstruktionsritningar behövs är:

• Vid byggprojekt, för att visa hur byggnaden ska byggas och vilka material som ska användas.
• Vid tillverkning av maskiner eller produkter, för att säkerställa att alla delar passar ihop korrekt.
• Vid renoveringar eller ombyggnationer, för att planera arbetet och undvika misstag.
• Vid ansökan om bygglov, där ritningarna krävs för att myndigheter ska kunna bedöma projektet.
• Vid produktion av tekniska komponenter eller installationer.

Kort sagt behövs konstruktionsritningar alltid när det är viktigt att ha en detaljerad och exakt beskrivning av hur något ska byggas eller tillverkas.

Vägen till bygglov börjar med rätt konstruktionsritningar

När du planerar att bygga nytt, göra en tillbyggnad eller renovera, räcker det inte med en idé och en skiss. För att kunna gå vidare med bygglovsansökan krävs även detaljerade konstruktionsritningar – en avgörande del i planeringsprocessen. Dessa ritningar visar hur byggnadens bärande delar ska utformas för att uppfylla både säkerhetskrav och gällande byggregler.

Men vad är en konstruktionsritning i praktiken? Det är en teknisk handling som i detalj redovisar hur exempelvis väggar, tak, bjälklag och grund ska dimensioneras och byggas för att klara de laster som konstruktionen utsätts för. Ritningen innehåller information om materialval, mått, infästningar och förstärkningar – vilket gör den till en konkret instruktion för hur byggnadens stomme ska utformas.

För entreprenörer, hantverkare och byggare fungerar ritningen som ett avgörande verktyg. Den säkerställer att arbetet utförs enligt plan, minimerar risken för missförstånd och hjälper till att förebygga konstruktionsfel. Det handlar inte bara om att bygga rätt – det handlar om att bygga säkert.

Utöver den praktiska vägledningen måste ritningen också visa att byggnaden är dimensionerad för att stå emot yttre påfrestningar som snö, vind och eventuella sättningar i marken. Därför granskas den noggrant av kommunens byggnadsnämnd som en del av bygglovsprövningen.

Sammanfattningsvis är konstruktionsritningar mycket mer än ett krav på papper – de är en grundpelare i ett säkert, hållbart och välplanerat byggprojekt. Utan dem kan du helt enkelt inte få bygga.

Vad innehåller en konstruktionsritning?

En konstruktionsritning är mycket mer än en enkel skiss. Det är ett paket av tekniska dokument som i detalj beskriver hur byggnadens bärande struktur ska konstrueras. Innehållet kan variera beroende på projektets komplexitet, men vanligtvis ingår följande delar:

1. Planritningar

Planritningar visar konstruktionen från ett horisontellt perspektiv, som om man tittade på den uppifrån. De vanligaste är grundplanen, som visar grundläggningens utformning, och stomplanen, som specificerar placering och dimensioner på bärande väggar, pelare och balkar för varje våningsplan.

2. Sektionsritningar

Sektionsritningar är vertikala genomskärningar av byggnaden. De är avgörande för att visa hur olika byggnadsdelar ansluter till varandra, från grunden ända upp till taket. Här ser man tjockleken på väggar och bjälklag, isolering, taklutning och kritiska anslutningspunkter. Detaljeringsgraden är hög för att säkerställa korrekt montering.

3. Detaljritningar

För särskilt komplicerade eller kritiska delar av konstruktionen upprättas detaljritningar. Dessa visar i en förstorad skala hur specifika anslutningar ska utföras, till exempel där en takstol ansluter till en vägg, eller infästningar för en balkong. De säkerställer att även de minsta, men viktigaste, detaljerna blir rätt utförda.

4. Material- och Dimensionsspecifikationer

Detta är hjärtat i konstruktionsritningen. Här specificeras exakt vilka material som ska användas (t.ex. typ av betong, hållfasthetsklass på virke, stålkvalitet) och vilka dimensioner de ska ha. Dessa specifikationer är inte godtyckliga utan baseras på de konstruktionsberäkningar som konstruktören har utfört för att garantera byggnadens hållfasthet.

5. Armeringsritningar

Specifika för betongkonstruktioner, dessa visar hur armering ska placeras för att ge styrka.

Lagar och regler: Följ svensk byggstandard

Att bygga i Sverige styrs av ett strikt regelverk för att garantera säkerhet, hälsa och energieffektivitet. Din konstruktionsritning måste visa att ditt projekt följer dessa standarder. De viktigaste att känna till är:

• Boverkets Konstruktionsregler (EKS): Dessa regler, baserade på Eurokoderna, specificerar krav på bärförmåga, stadga och beständighet. Konstruktionsritningar måste följa EKS för att godkännas av kommunen.
• Plan- och Bygglagen (PBL): Enligt PBL måste byggprojekt uppfylla tekniska krav, och konstruktionsritningar är en central del av dokumentationen som visar detta.
• Boverkets Byggregler (BBR): Detta är de grundläggande föreskrifter som måste följas vid alla byggnationer. De ställer krav på allt från bärförmåga och brandsäkerhet till tillgänglighet och energihushållning.
• EU:s Eurokoder: Dessa är gemensamma europeiska dimensioneringsregler för bärande konstruktioner. De specificerar hur beräkningar av laster från vind, snö och material ska utföras för att säkerställa en hög och enhetlig säkerhetsnivå i hela Europa.
• Kommunala Krav: Utöver nationella regler kan enskilda kommuner ha specifika krav på hur ritningar ska utformas och vilka detaljer som ska inkluderas.

_{Observera: Informationen om regelverk är uppdaterad per 2025-01-01. Byggregler kan förändras, så kontrollera alltid med din kommuns byggnadsnämnd för de absolut senaste kraven som gäller för just ditt projekt.}

Vad är konstruktionsberäkningar?

Konstruktionsberäkningar är en avgörande del av byggprocessen och en grundläggande del av planeringen av byggnaden. De är matematiska analyser som säkerställer att byggnadens bärande strukturer kan motstå alla typer av belastningar som byggnaden kan utsättas för under sin livslängd.

Beräkningarna beaktar materialstyrka, byggteknik och externa faktorer som klimatförhållanden för att garantera att byggnaden är stabil och säker. Beräkningarna gör det möjligt att anpassa de bärande delarna av byggnaden så att de varken blir överdimensionerade, vilket leder till onödiga kostnader, eller underdimensionerade, vilket kan orsaka risker för byggnadens säkerhet och funktion.

Utan noggrant utförda beräkningar finns det en risk att byggnadens strukturer inte klarar av belastningarna, vilket kan leda till allvarliga skador på byggnaden och öka risken för olyckor. Därför är beräkningarna helt avgörande för att kunna skapa funktionella och hållbara byggnadsritningar som uppfyller alla säkerhetskrav och byggregler.

Beräkningarna omfattar flera viktiga aspekter av byggnadens konstruktion, bland annat:

• Balkdimensionering: Beräkningarna visar hur tjocka balkarna måste vara för att klara de påfrestningar de utsätts för.
• Regelavstånd: De definierar det optimala avståndet mellan reglar i väggar och tak för att säkerställa stabilitet och hållbarhet.
• Armering i betong: För att betongplattor ska kunna motstå belastningar, krävs specifika mängder armering. Beräkningarna anger exakt hur mycket armering som behövs.
• Klimatpåverkan: De tar även hänsyn till olika klimatförhållanden, som exempelvis snö, vind och temperaturvariationer, för att säkerställa att byggnaden kan motstå dessa påfrestningar över tid.

Korrekt genomförda beräkningar minskar risken för onödiga kostnader, fel och förseningar. De hjälper dig också att förstå hur viktigt det är att redan från början veta vad är en konstruktionsritning – och varför du bör ta det på största allvar.

Hur mycket kostar konstruktionsritningar?

Kostnaden för konstruktionsritningar beror till stor del på vad det är som ska byggas, hur komplicerad konstruktionen är och vilka krav som ställs från kommunen. För ett enklare attefallshus eller en carport kan ritningsarbetet vara relativt rakt på sak – medan en tillbyggnad i flera våningar eller ett hus med annorlunda takvinklar kräver mer omfattande planering och beräkningar.

Generellt kan man räkna med att priserna börjar runt 5 000 kronor för enklare projekt och kan stiga till 20 000 kronor eller mer för större eller tekniskt mer krävande byggnationer. Prissättningen varierar också beroende på om du anlitar en fristående konstruktör, en byggfirma med ritningstjänster eller ett arkitektkontor. Vissa erbjuder paketlösningar där ritningar och bygglovshandlingar ingår, vilket kan vara kostnadseffektivt för den som planerar ett helhetsprojekt.

En annan faktor som påverkar priset är hur pass färdig idé du kommer med. Om du redan har tydliga arkitektritningar eller ett färdigt förslag på planlösning kan konstruktören snabbare ta fram de tekniska handlingarna. Om det däremot krävs mycket dialog, anpassningar eller platsbesök, påverkar det både tidsåtgång och kostnad.

Det är också värt att tänka på att priset inte bara handlar om själva ritningen, utan även om kvalitet och ansvar. En erfaren konstruktör ser till att ritningarna är korrekta, optimerade och godkända av kommunen – vilket i längden sparar både tid och pengar.

Behöver du hjälp med dina konstruktionsritningar?

Säkerställ att ditt projekt uppfyller alla krav och byggs på en stabil grund. Vårt team av erfarna konstruktörer hjälper dig att ta fram fackmannamässiga och kostnadseffektiva K-ritningar för just ditt projekt. Kontakta oss för en kostnadsfri konsultation.
